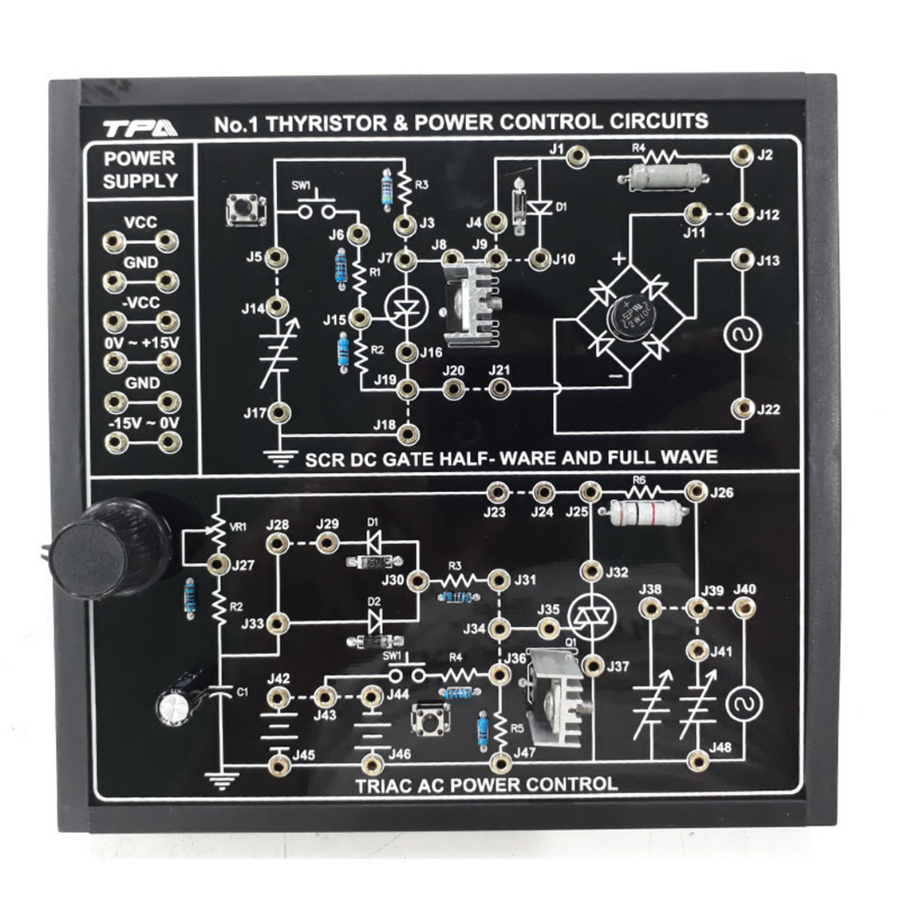

Băng mạch thí nghiệm Thyristor và mạch đỉều khiển công suất

* Các bảng mạch – Tối ưu hóa học tập
– Các bảng mạch được làm bằng PCB cấp chất lượng được gắn trên khay polystyrene mạnh mẽ để tăng thêm độ cứng.
– Các thành phần bền, cấp công nghiệp có khả năng đứng hàng triệu chu kỳ hoạt động. Mạch prewired giảm thiểu thời gian nối dây.
– Các linh kiện được in mạch in lụa rõ nét.
– Các thành phần hoạt động được gắn trên ổ cắm để dễ dàng thay thế.
* Học với thực hành
– Kết hợp sửa đổi mạch tích hợp và khả năng chèn lỗi. Mạch có thể bị lỗi khi dạy khắc phục sự cố trong thế giới thực.
– Sau đó, học sinh phải xác định vị trí, cô lập và khắc phục sự cố thông qua một loạt các bước khắc phục sự cố, bao gồm cả việc sử dụng các dụng cụ kiểm tra. Lên đến hai mươi sửa đổi mạch và mười hai lỗi được đưa ra từ dơn vị cơ sở, giảm nhu cầu kết nối khách hàng tiềm năng và cho phép đánh giá thực tế về sự hiểu biết của học sinh về một mạch.
* Đặc trưng
– Cấu trúc bền bỉ nơi các thành phần cơ học có khả năng hoạt động hàng triệu chu kỳ
– Ổn định điện áp và bảo vệ quá áp, ngắn mạch đảm bảo an toàn trong huấn luyện
– Công nghệ đầu nối lực chèn bằng không (ZIF) mạ vàng
– Mạch in lụa và nhận dạng thành phần
– Các bảng mạch được gắn trong các khay chắc chắn để dễ dàng xử lý và kết nối với thiết bị cơ sở
– Yêu cầu hệ thống dây điện tối thiểu giúp tiết kiệm thời gian trong phòng thí nghiệm
– Sự đa dạng của các thành phần cấp công nghiệp mang đến trải nghiệm đào tạo rộng rãi, thực tế, trong thế giới thực
– Khả năng sửa đổi mạch do sinh viên kiểm soát
– Khả năng chèn lỗi do người hướng dẫn kiểm soát
– Khả năng sửa đổi mạch do máy tính kích hoạt và khả năng chèn lỗi (hệ thống do máy tính điều khiển)
* Phần mềm
-Là một công cụ cho phép bạn chèn và loại bỏ các lỗi hoặc sửa đổi mạch trong bất kỳ bảng nào một cách thuận tiện.
-Với công cụ này, bạn có thể thay đổi hoạt động của bảng, nơi các lỗi và sửa đổi mạch được chèn và xóa tự động khi khóa học hoàn thành.
-Công cụ này tương thích với các phiên bản cổng nối tiếp và cổng USB của đơn vị cơ sở giao diện máy tính.
– Mô-đun Mạch điều khiển công suất và Thyristor cho phép sinh viên thực hiện các bài tập thực hành thể hiện các nguyên tắc cơ bản của mạch điều khiển công suất và thyristor
* Bảng mạch bao gồm các khối mạch sau:
– Khối mạch Driver (bộ điều khiển)
– Bộ chỉnh lưu Silic điều khiển được (SCR)
– Điều khiển công suất xoay chiều dùng Triac
– Cổng một chiều của SCR trong chỉnh lưu nửa sóng và chỉnh lưu toàn sóng
– Cổng xoay chiều của SCR và UJT trong chỉnh lưu nửa sóng và chỉnh lưu toàn sóng/ Motor
* Phạm vi đề tài:
– Thyristor: làm quen linh kiện, nguyên tắc cơ bản về mạch
– Bộ chỉnh lưu điều khiển Silicon (SCR): kiểm tra, hoạt động DC, điện áp kích hoạt cổng và dòng điện giữ
– Bộ chỉnh lưu: bộ chỉnh lưu nửa sóng, bộ chỉnh lưu nửa sóng điều khiển SCR, Bộ chỉnh lưu toàn sóng, điều khiển pha
– UJT: đặc điểm, điều khiển pha nửa và toàn sóng
– Chế độ dẫn, kích hoạt hai chiều (4)
– Khắc phục sự cố cơ bản và Khắc phục sự cố mạch Thyristor
