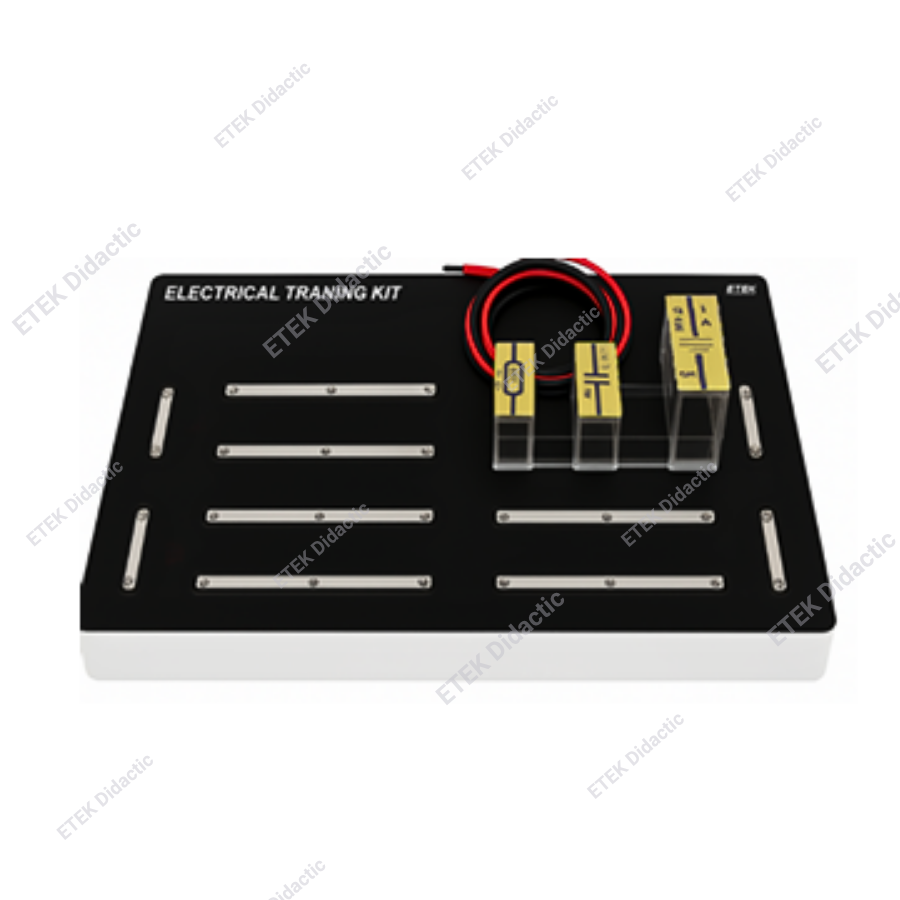

Bộ thiết bị bao gồm các linh kiện:
1. Điốt chỉnh lưu có đế (01 cái): – Điện áp ngược cực đại: 100V. Cường độ dòng điện phân cực thuận cực đại: 1A.
– Loại diode 1N4002 đựng trong hộp nhựa PC trong suốt, có 2 phích cắm để gắn vào bảng lắp mạch điện. Ký hiệu linh kiện được in trên mặt nắp đậy.
2. Điện trở (01 cái): có giá trị tối thiểu 40 Ω. Linh kiện được gắn trong vỏ bằng nhựa PC, có 2 phích cắm 4 mm để gắn vào bảng lắp mạch điện, kí hiệu linh kiện được in trên mặt nắp đậy.
3. Biến trở (01 cái): Biến trở có điện trở tối đa 100 Lì – công suất tối thiếu 2,5 w, được gắn trên đế nhựa nylon pha thủy tinh có phích cắm.
4. Cầu nối (02 cái): làm bằng nhựa ABS, dạng phích cắm 2 chân để gắn vào bảng lắp mach điên.
5. Bảng lắp mạch điện (01 cái):
– Hình hộp chữ nhật, chất liệu nhựa ABS, kích thước 310x220x24 (mm);
– Trên bề mặt bảng có thiết kế sơ đồ mạch thành 25 lưới hình ô vuông và 2 hàng ô cắm ở 2 đầu bảng: 1 hàng ổ cắm để đấu nối vói cực dtrong, 1 hàng 0 cắm để đấu nối với cực âm (tổng số lượng ổ cắm là 140, đường kinh 4 mm, bằng vật liệu đồng thau mạ niken). Các 0 cắm trong cùng một lưới được kết nối với nhau ở bên trong. Khoảng cách giữa các lỗ cắm là 19 mm, đảm bảo an toàn mạch điện. Có các núm nổi bằng cao su để bảo vệ bề mặt bảng cắm và chống trầy xước sơ đồ sơ đồ mạch điện.
* Các phích cắm linh kiện đảm bảo tương thích với 0 cắm của các bảng cắm mach điện. Bộ linh kiện được đóng gói bảo quản trong hộp nhựa, nhãn bìa theo quy định
