Mã SP: ST.MP.A0070
Giá: Liên hệ

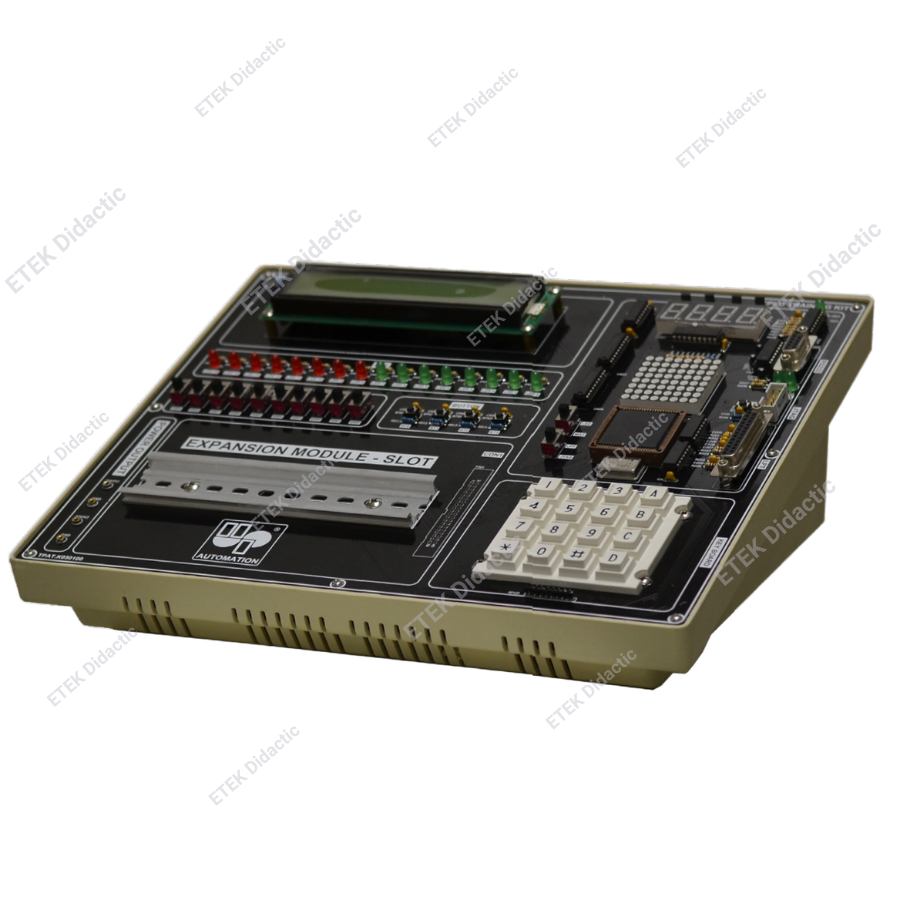

Bộ lập trình vi mạch số CPLD là bộ công cụ học tập được thiết kế để giúp người học thực hành và làm quen với việc lập trình các mạch số sử dụng CPLD
– Tìm hiểu cấu trúc bộ lập trình logic số CPLD
– Tìm hiểu ngôn ngữ lập trình VHDL
– Thực hành lập trình cổng logic cơ bản
– Thực hành lập trình mạch logic tổ hợp
– Thực hành lập trình mạch logic tuần tự
– Thực hành lập trình điều khiển hiển thị led đơn.
– Thực hành lập trình điều khiển hiển thị led 7 thanh.
– Thực hành lập trình điều khiển hiển thị LCD.
– Thực hành lập trình đọc bàn phím đơn.
– Thực hành lập trình đọc bàn phím ma trận.
– Hộp gá lắp thiết bị: Nhựa ABS chuyên dụng cho thí nghiệm, đảm bảo độ cứng, độ cách điện và tính thẩm mĩ
– Mặt module màu đen, nét chỉ dẫn màu trắng
– Được thiết kế và sản xuất theo quy trình đáp ứng các hệ thống/tiêu chuẩn:
+ ISO 9001:2015 – Hệ thống Quản lý chất lượng
+ ISO 14001:2015 – Hệ thống Quản lý môi trường
+ ISO 45001:2018 – Hệ thống Quản lý an toàn và sức khỏe nghề nghiệp
+ ISO/IEC 27001:2022 – Hệ thống Quản lý an toàn thông tin
+ ISO 50001:2018 – Hệ thống quản lý năng lượng
– Tài liệu các bài thí nghiệm
– 01 board mạch thí nghiệm
– 01 bộ nguồn switching 24V
– 01 bộ nguồn switching -12V, 5V, 12V
– 01 hộp nhựa
– 01 bộ nạp KIT CPLD
– 01 cáp truyền thông RS232 to USB
– 04 giắc cắm M2
– 01 board mạch CPU
– Kích thước hộp: 330 x 264 x 109 mm (DxRxC)
– Điện áp đầu vào: 220V/50Hz
– Điện áp hoạt động: -12V, 0V, 5V, 12V, 24V
– CPU
Hiệu năng cao
Các thiết bị logic lập trình EPROM dựa trên kiến trúc MAX thế hệ thứ hai
Mật độ từ 600 đến 5000 cổng sử dụng
Tốc độ truy cập lên đến 175.4 MHz
Chức năng gán tín cho các chân
Chế độ tiết kiệm điện năng, giảm hơn 50% trong mỗi macrocell
Chế tạo với công nghệ CMOS
Hỗ trợ 100% trạng thái TTL và tích hợp mật độ cao SSI, MSI, LSI có chức năng logic
Sử dụng các phần tử CMOS EPROM để thực hiện chức năng logic
– Khối thực hành Led 7 thanh:
Số Led: 04 Led 7 thanh màu đỏ
Loại: Anot chung
Nguyên lý hoạt động: sử dụng phương pháp quét led bằng IC giải mã
– Khối thực hành Led đơn
Số Led: 08 Led màu xanh , 08 led đơn màu đỏ
Nguyên lý hoạt động: Điều khiển sáng/tắt Led theo phương pháp Anot chung
– Khối thực hành ma trận bàn phím
Ma trận bàn phím loại 4×4, bàn phím cứng, tên phím hiển thị rõ nét
Nguyên lý hoạt động: Sử dụng phương pháp quét
– Khối switch chuyển mạch
Số Led: 16 Led màu xanh
Số switch chuyển mạch: 10
Ứng dụng các switch chuyển mạch trong việc lập trình logic số, các led hiển thị trạng thái logic đầu ra CPLD
– Khối truyền thông máy tính RS232
Cổng giao tiếp: DB9
Ứng dụng để truyền thông với máy tính hoặc ngoại vi có hỗ trợ chuẩn truyền thông RS232
– Khối hiển thị LCD
Sử dụng LCD 20×2
Ứng dụng để hiển thị thông tin bảng mã ASCII lên LCD
– Khối kết nối với module mở rộng
Cổng kết nối: connector 20×2
Các đầu vào/ra được đưa ra connector để kết nối với các module mở rộng bên ngoài
– Khối nạp chương trình
Cổng nạp kết nối JTAG-10-pin
