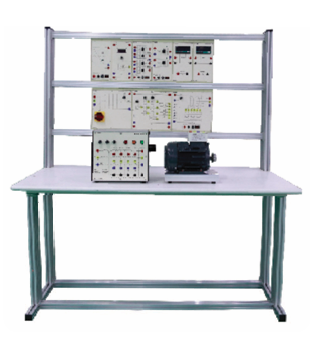

Mã SP: ST.IE.A4302
Giá: Liên hệ
I. Thông số chung |
| – Bộ thiết bị được thiết kế thành các module chuẩn A4, với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm. |
| – Được sản xuất theo Hệ thống Quản lý Chất lượng ISO 9001:2015và có tiêu chuẩn công suất, dòng rò cao áp phù hợp với TCVN 5699-1:2010 và tiêu chuẩn IEC 60335-1 :2010 |
| – Bề mặt module: được phủ melamin chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện. |
| – Kiểu in hình chỉ dẫn: In phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị. |
| – Chất liệu hộp module: Nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật |
II. Nội dung đào tạo |
| – Thiết kế bộ điều khiển PID |
| – Thiết kế bộ điều khiển tốc độ động cơ DC servo vòng hở |
| – Thiết kế bộ điều khiển tốc độ động cơ DC servo vòng kín |
| – Thiết kế bộ điều khiển vị trí góc quay của động cơ DC servo |
III. Danh mục module: |
| – 01 Module đào tạo điều khiển động cơ DC Servo |
| – 01 Module đào tạo động cơ một chiều (loại DC Servo) |
| 1. Module đào tạo điều khiển động cơ DC Servo | TPAE.D5000 |
| – Xuất xứ: Việt Nam | |
| * Thông số kĩ thuật: | |
| – Kích thước hộp: 300 x 272 x 131mm (DxRxC) | |
| – Tiêu chuẩn | |
| + Hệ thống Quản lý Chất lượng ISO 9001:2015 | |
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | |
| – Nguồn cung cấp: 220VAC/50Hz | |
| – Điện áp hoạt động: 24VDC | |
| – Điện áp điều khiển: 0~10VDC | |
| – Đầu vào xung: 1 đầu với tần số tối đa 100kHz | |
| – Phản hồi tốc độ: Encoder | |
| – Chế độ quay: thuận, nghịch | |
| – Kiểu hiển thị: Led 7 thanh | |
| – Tích hợp bộ điều khiển PID số | |
| – Tham số hiển thị: các thông số điều chỉnh, giá trị đặt, giá trị tức thời, tốc độ quay | |
| – Led đơn chỉ thị trạng thái, chế độ hoạt động | |
| – Chế độ điều khiển: nút ấn hoặc đầu vào từ PLC | |
| – Kiểu kết nối tín hiệu: giắc cắm an toàn M4 | |
| – Truyền thông: RS485 | |
| * Danh mục vật tư chính: | |
| – 07 giắc cắm M4 | |
| – 01 hộp nhựa module | |
| – 01 mặt module | |
| – 01 ổ cắm 1 pha liền công tắc, cầu chì | |
| – 01 biến áp | |
| – 04 nút ấn | |
| – 01 DB9 cái hàn dây | |
| 2. Module đào tạo động cơ một chiều (loại DC Servo) | TPAE.D5100 |
| – Xuất xứ: Linh kiện ngoại, Việt Nam lắp ráp | |
| * Thông số kĩ thuật: | |
| – Kích thước hộp: 300 x 139 x 131mm (DxRxC) | |
| – Tiêu chuẩn | |
| + Hệ thống Quản lý Chất lượng ISO 9001:2015 | |
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | |
| – Loại động cơ: Động cơ servo một chiều. | |
| – Công suất: 3W. | |
| – Điện áp định mức: 24VDC. | |
| – Tốc độ định mức: 3200 vòng/phút. | |
| – Động cơ gắn kèm encoder. | |
| – Độ phân giải encoder: 360 xung/vòng. | |
| – Chuẩn đầu ra kết nối encoder: Giắc LTW8. | |
| – Đầu trục động cơ có kim chỉ thị góc quay. | |
| * Danh mục vật tư chính: | |
| – 01 mặt phíp. | |
| – 01 hộp module bằng nhựa, chiều cao tiêu chuẩn 300mm. | |
| – 02 giắc cắm M4. | |
| – 01 động cơ DC servo. | |
| – 01 giắc LTW8. | |
| – 01 kim chỉ góc. | |
| 3. Bộ phụ kiện | – |
| – Xuất xứ: Việt Nam | |
| – Đặc tính kỹ thuật: | |
| – Các dâycắm an toàn, kích thước Ø4mm | |
| – Chịu được dòng định mức 19A | |
| – Số lượng giác cắm đủ cho các bài thực hành | |
| 4. Bộ tài liệu kỹ thuật | – |
| – Tài liệu hướng dẫn sử dụng và các bài tập, bao gồm: | |
| + Tài liệu hướng dẫn sử dụng thiết bị | |
| + Tài liệu hướng dẫn thực hành |
