BỘ THÍ NGHIỆM LINH KIỆN BÁN DẪN

Mã SP: ST.BE.A0006

Giá: Liên hệ

Bộ thí nghiệm linh kiện bán dẫn là một bộ công cụ học tập được thiết kế để giúp người học hiểu và thực hành về các linh kiện bán dẫn cơ bản trong mạch điện, từ đó nắm vững nguyên lý hoạt động và ứng dụng của các linh kiện bán dẫn trong các hệ thống điện tử.
  • Thông tin thiết bị
  • Thông số kĩ thuật

– Xuất xứ: Việt Nam
– Chất lượng mới 100%
– Bảo hành theo tiêu chuẩn nhà sản xuất

Thông số chung

– Được thiết kế và sản xuất theo quy trình đáp ứng các hệ thống/tiêu chuẩn:
+ ISO 9001:2015 – Hệ thống Quản lý chất lượng
+ ISO 14001:2015 – Hệ thống Quản lý môi trường
+ ISO 45001:2018 – Hệ thống Quản lý an toàn và sức khỏe nghề nghiệp
+ ISO/IEC 27001:2022 – Hệ thống Quản lý an toàn thông tin
+ ISO 50001:2018 – Hệ thống quản lý năng lượng
– Bộ thực hành được thiết kế thành các module rời, với cùng chuẩn kết nối. Việc này giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
– Kiểu hộp màu đen, chất liệu vỏ hộp nhôm, hai nắp hộp bằng nhựa đúc màu đen
– Kiểu in hình chỉ dẫn: in phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
– Chân cắm loại M2 tiêu chuẩn

Nội dung đào tạo

– Nhận dạng các thiết bị bán dẫn
– Điều khiển chuyển mạch bán dẫn
– Diot và đặc tính DC
– Chỉnh lưu nửa chu kỳ
– Chỉnh lưu cầu cả chu kỳ bằng Diot
– Lọc nguồn điện
– Bộ nhân đôi điện áp
– Dạng sóng dùng Diot
– Diot Zener
– Điều chỉnh điện áp Diot Zener
– Kiểm tra chức năng Transistor
– Mạch điều khiển dòng điện dùng Transistor PNP
– Điện áp phân cực Emitter-Base
– Phân cực ngược dòng Collector
– Điện áp mạch DC dùng Transistor
– Đường tải dùng Transistor
– IC cách ly quang
– Quang trở
– Cơ bản về dò tìm sự cố

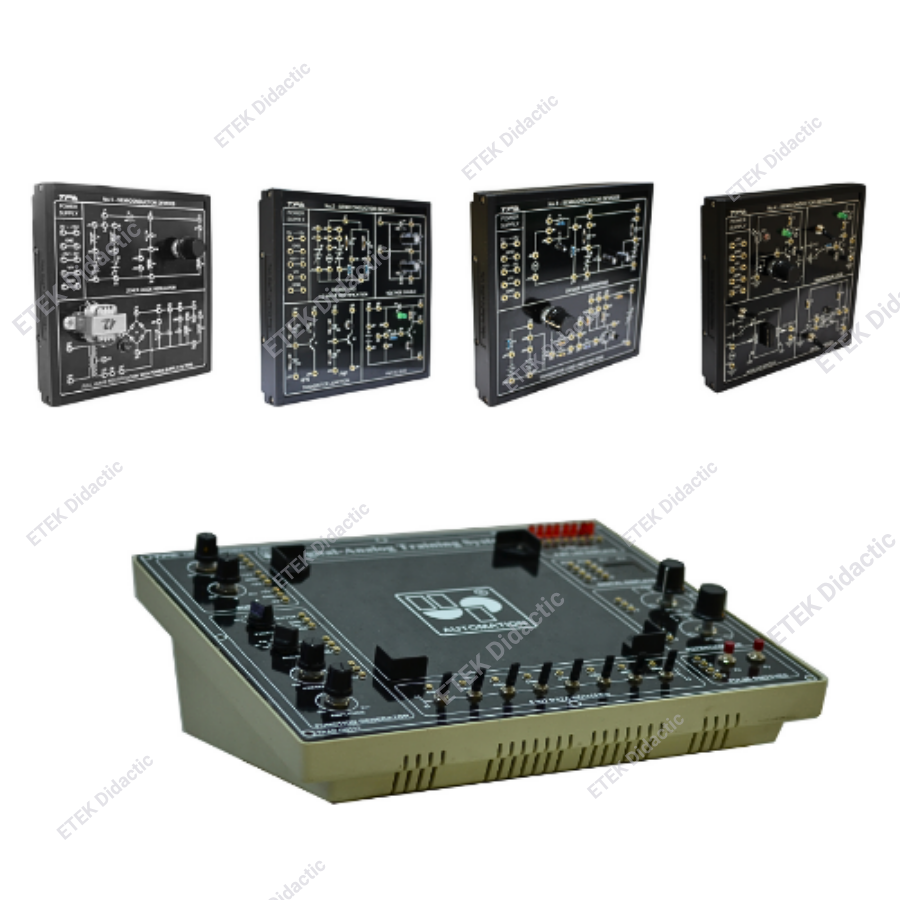

Danh mục các module

– 01 Module thí nghiệm linh kiện bán dẫn 1
– 01 Module thí nghiệm linh kiện bán dẫn 2
– 01 Module thí nghiệm linh kiện bán dẫn 3
– 01 Module thí nghiệm linh kiện bán dẫn 4

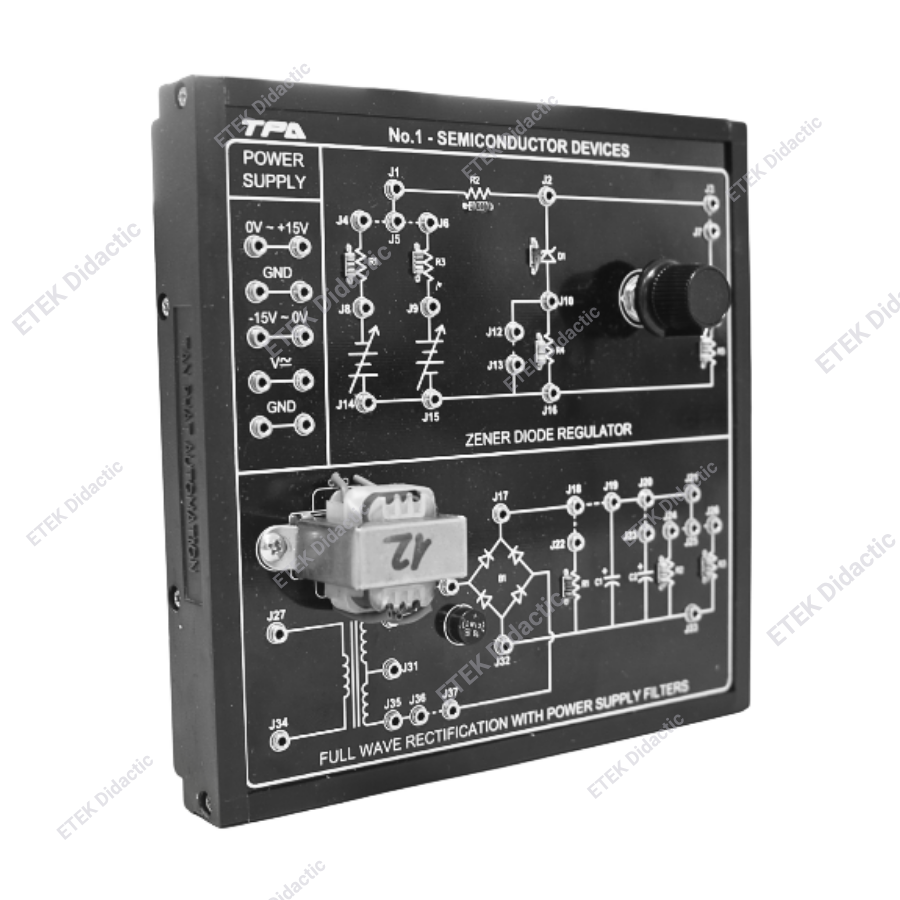

Module thí nghiệm linh kiện bán dẫn 1 – TPAQ.B4100

Nội dung đào tạo

– Tìm hiểu nguyên lý và thực hành với mạch đi ốt ổn áp, điều chỉnh điện áp bằng đi ốt ổn áp Zener
– Tìm hiểu nguyên lý và thực hành với mạch chỉnh lưu cả chu kỳ có bộ lọc nhiễu nguồn DC

Thông số kỹ thuật

– Kích thước hộp: 173x169x25mm (DxRxC)
– Vỏ hộp bằng nhôm định hình sơn màu đen
– Các mạch thực hành chia thành khối rõ ràng
– Giắc cắm tín hiệu M2
– Nguồn cấp: 12VAC, 0 ~ ±15VDC
– Đi ốt cầu chỉnh lưu: 2A/1000V.
– Máy biến áp cách ly:
Điện áp vào: 12VAC
Điện áp ra: đối xứng 6VAC
Dòng điện ra: 0.2A
– Biến trở điều chỉnh: 0 ~ 10KΩ.

Danh mục vật tư chính:

– 01 hộp nhôm
– 02 nắp hộp nhựa
– 01 Mạch điện tử
– 01 biến trở
– 01 máy biến áp cách ly
– 01 đi ốt cầu chỉnh lưu

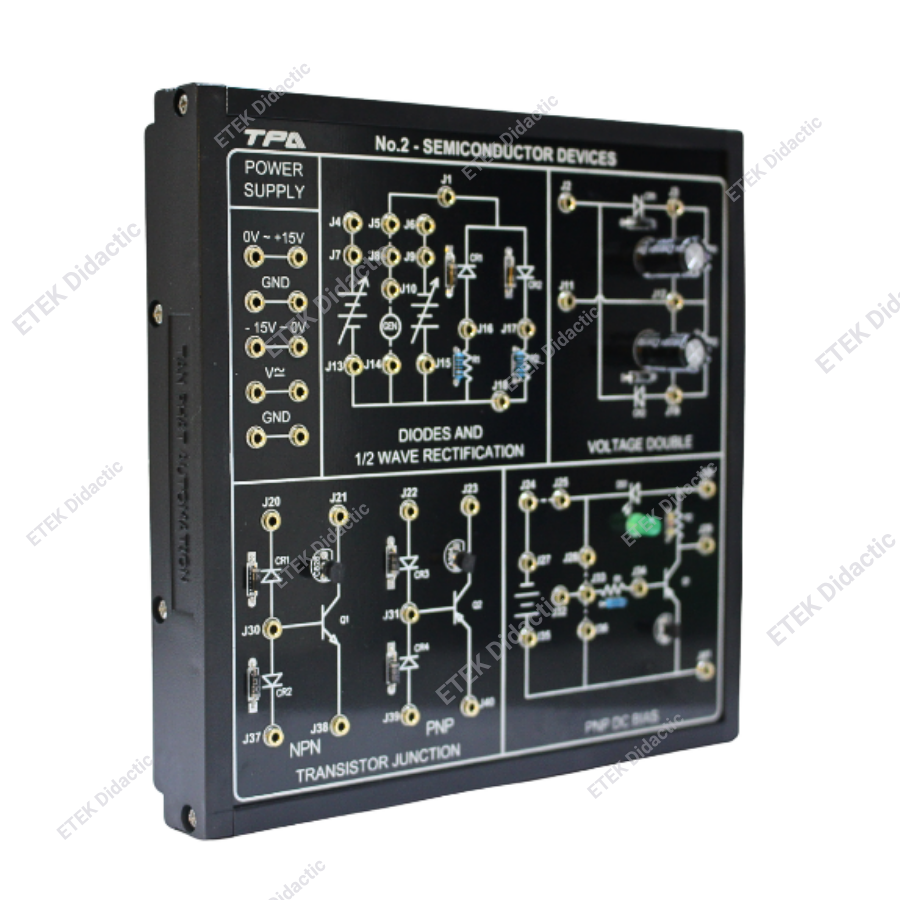

Module thí nghiệm linh kiện bán dẫn 2 – TPAQ.B4100

Nội dung đào tạo

– Tìm hiểu nguyên lý và thực hành với mạch chỉnh lưu nửa chu kỹ với đi ốt
– Tìm hiểu nguyên lý và thực hành với mạch nhân đôi điện áp
– Tìm hiểu nguyên lý và thực hành với mạch chức năng của transistor PNP và NPN
– Tìm hiểu nguyên lý và thực hành với mạch PNP DC BIAS

Thông số kỹ thuật

– Kích thước hộp: 173x169x25mm (DxRxC)
– Nguồn cấp: 12VAC, 0 ~ ±15VDC
– Vỏ hộp bằng nhôm định hình sơn màu đen
– Các mạch thực hành chia thành khối rõ ràng
– Giắc cắm tín hiệu M2
– Led hiển thị tín hiệu.

Danh mục vật tư chính

– 01 hộp nhôm
– 02 nắp hộp nhựa
– 01 Mạch điện tử

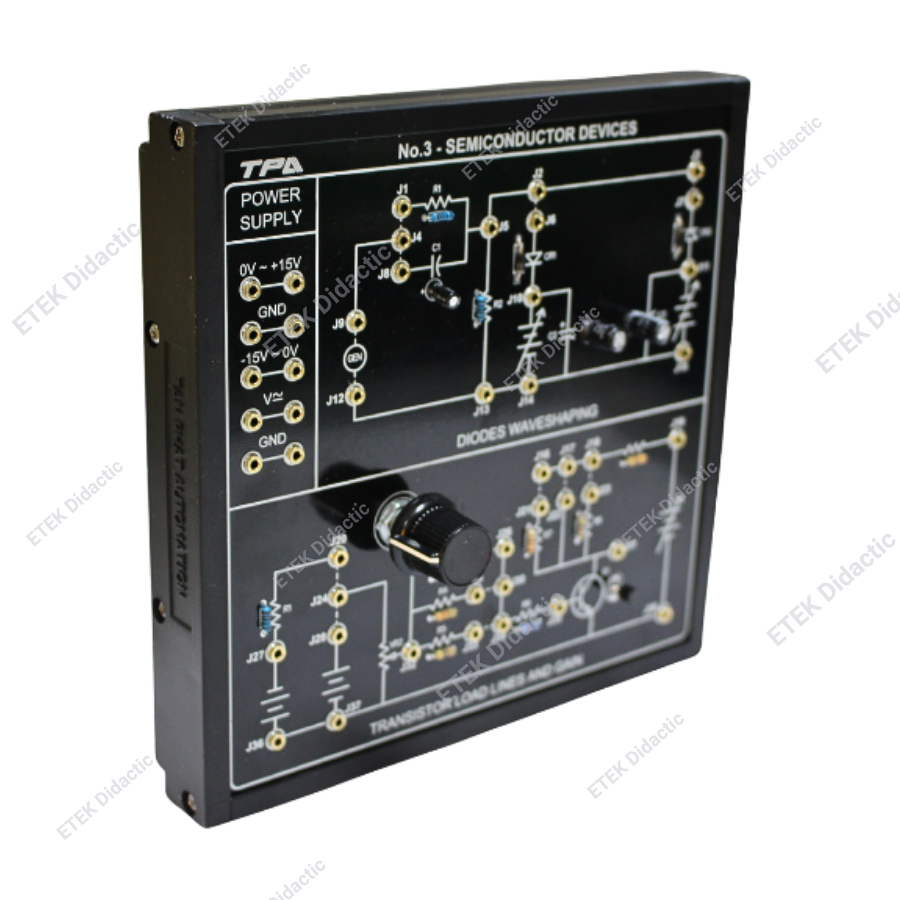

Module thí nghiệm linh kiện bán dẫn 3 – TPAQ.B4300

 Nội dung đào tạo

– Tìm hiểu nguyên lý và thực hành với mạch mạch tạo sóng bằng đi ốt
– Tìm hiểu nguyên lý và thực hành với mạch đường tải dùng Transistor

Thông số kỹ thuật

– Kích thước hộp: 173x169x25mm (DxRxC)
– Nguồn cấp: 12VAC, 0 ~ ±15VDC
– Biến trở điều chỉnh: 0 ~ 10KΩ.
– Vỏ hộp bằng nhôm định hình sơn màu đen
– Các mạch thực hành chia thành khối rõ ràng
– Giắc cắm tín hiệu M2

Danh mục vật tư chính:

– 01 hộp nhôm
– 02 nắp hộp nhựa
– 01 Mạch điện tử
– 01 biến trở

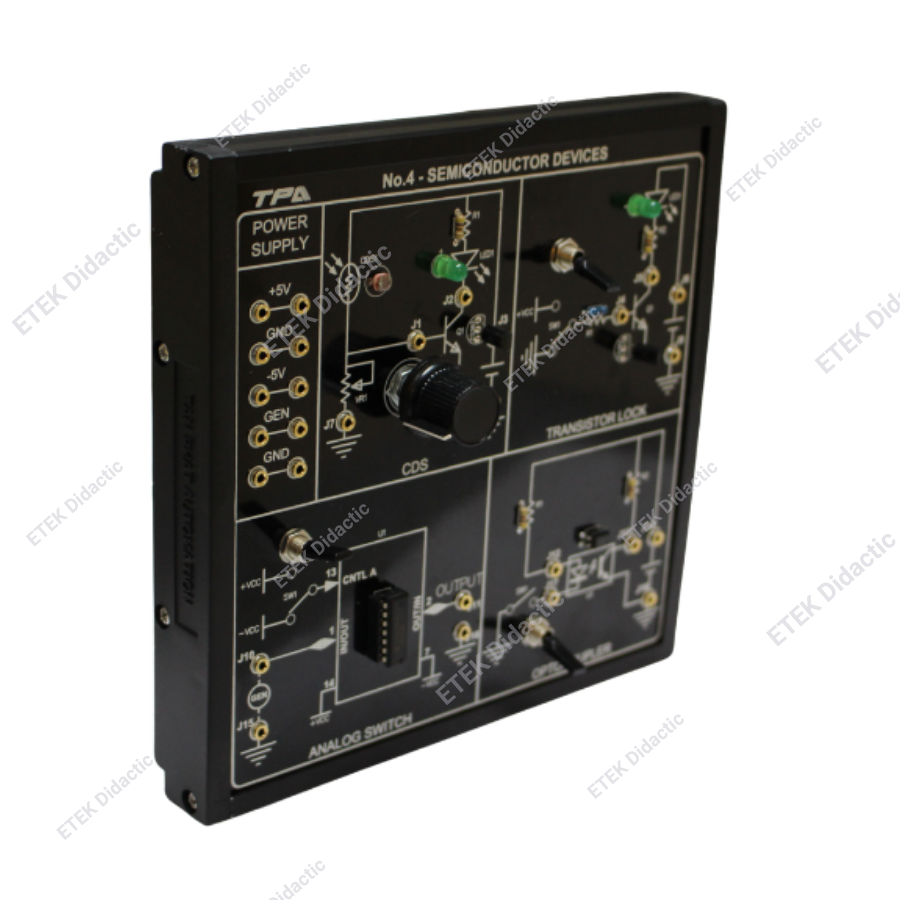

Module thí nghiệm linh kiện bán dẫn 4 – TPAQ.B4400

Nội dung đào tạo

– Tìm hiểu nguyên lý và thực hành với mạch quang trở
– Tìm hiểu nguyên lý và thực hành với mạch khóa Transistor
– Tìm hiểu nguyên lý và thực hành với mạch chuyển mạch tương tự
– Tìm hiểu nguyên lý và thực hành với mạch IC cách ly quang

Thông số kỹ thuật

– Kích thước hộp: 173x169x25mm (DxRxC)
– Nguồn cấp: 12VAC, ±5VDC
– Giắc cắm tín hiệu M2
– Công tắc logic: 2 vị trí giữ.
– Led hiển thị tín hiệu.
– Quang trở 5mm
– Biến trở điều chỉnh: 0 ~ 1KΩ.

Danh mục vật tư chính

– 01 hộp nhôm
– 02 nắp hộp nhựa
– 01 Mạch điện tử
– 01 biến trở
– 01 quang trở
– 01 IC CMOS
– 01 IC cách ly quang
