Mã SP: ST.IE.A6001
Giá: Liên hệ
I. Thông số kỹ thuật chung: |
| – Bộ thiết bị được thiết kế thành các module chuẩn A4, với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm. |
| – Chất liệu hộp module: Nhựa PVC |
| – Bề mặt module được phủ Melamin chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện. |
| – Kiểu in hình chỉ dẫn: In phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị. |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật |
II. Nội dung đào tạo: |
| – Lắp mạch bảo vệ mất pha |
| – Lắp mạch bảo vệ đảo thứ tự pha |
| – Lắp mạch bảo vệ quá áp |
| – Lắp mạch bảo vệ thấp áp |
| – Lắp mạch bảo vệ quá dòng |
III. Kỹ năng đạt được |
| – Hiểu về khái niệm và vai trò của relay bảo vệ |
| – Phân biệt các loại relay khác nhau để sử dụng đúng mục đích trong hệ thống |
| – Cách cấu hình, cài đặt các tham số để phù hợp hệ thống điện |
| – Phát hiện và khắc phục các sự cố thường gặp khi relay hoạt động |

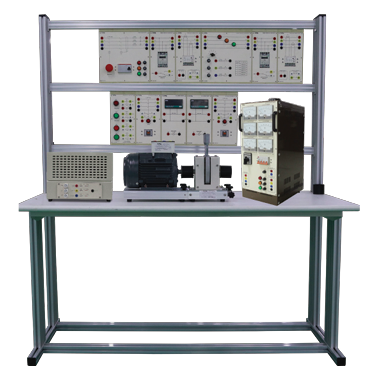

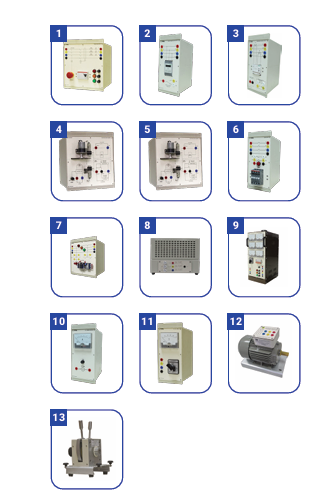

IV. Danh mục các module |
| – 01 Module nguồn xoay chiều |
| – 01 Module đào tạo rơ le điện áp |
| – 01 Module đào tạo rơ le dòng điện |
| – 01 Module đào tạo lắp đặt rơ le bảo vệ chạm đất |
| – 01 Module đào tạo tạo dòng rò |
| – 01 Module đào tạo contactor |
| – 01 Module đào tạo khởi động từ |
| – 01 Module đào tạo bộ tải công suất điều chỉnh |
| – 01 Module đào tạo máy biến áp (Biến áp vô cấp 3 pha) |
| – 01 Module đào tạo đồng hồ đo dòng điện xoay chiều |
| – 01 Module đào tạo đồng đo điện áp xoay chiều |
| – 01 Module đào tạo động cơ xoay chiều |
| – 01 Module tải cho thực hành động cơ |
| – 01 Bộ phụ kiện |
1. Module nguồn xoay chiều |
TPAC.A0600 |
|
|
||
| + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 | ||
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | ||
| – Nguồn cấp: 3 pha 4 dây 380V/50Hz. | ||
| – Điện áp đầu ra: 3 pha 4 dây 380V/50Hz. | ||
| – Dòng điện định mức: 32A. | ||
| – Aptomat bảo vệ | ||
| – Bảo vệ ngắn mạch, quá tải bằng cầu chì. | ||
| – Đèn báo pha. | ||
| – Nút dừng khẩn. | ||
| * Danh mục vật tư chính: | ||
| – 01 mặt phíp. | ||
| – 01 hộp nhựa. | ||
| – 08 giắc cắm M4. | ||
| – 01 aptomat bảo vệ | ||
| – 01 contactor. | ||
| – 01 nút dừng khẩn. | ||
| – 03 cầu chì. | ||
| – 03 đèn báo pha. | ||
2. Module đào tạo rơ le điện áp |
TPAC.E5000 |
|
| * Thông số kĩ thuật: | ||
| – Chế độ bảo vệ: Bảo vệ thấp áp, quá áp, mất pha, đảo pha, pha mất cân bằng. | ||
| – Bảo vệ thấp áp: Cài đặt 300 ~ 440VAC. | ||
| – Bảo vệ quá áp: Cài đặt 380 ~ 500VAC. | ||
| – Thời gian bảo vệ thấp áp, quá áp: Cài đặt 0.5 ~ 10s. | ||
| – Bảo vệ mất pha: 45% điện áp định mức. | ||
| – Thời gian bảo vệ đảo pha: 0.1s. | ||
| – Bảo vệ pha mất cân bằng: 5 ~ 30% giá trị định mức trong 0.5 ~ 10s. | ||
| – Đầu ra rơ le: 3A/250VAC. | ||
| – Chế độ reset: Tự động hoặc bằng tay. | ||
| – Thời gian reset tự động: 1 ~ 10s. | ||
| – Reset bằng tay: Nút ấn. | ||
| – Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | ||
| * Danh mục vật tư chính: | ||
| – 01 mặt phíp. | ||
| – 01 hộp nhựa. | ||
| – 01 Bộ giắc cắm M4. | ||
| – 01 rơ le bảo vệ điện áp. | ||
3. Module đào tạo rơ le dòng điện |
TPAC.E4200 |
|
| – Xuất xứ: Việt Nam | ||
| * Thông số kĩ thuật: | ||
| – Kích thước hộp: 300 x 139 x 131mm (DxRxC) | ||
| – Tiêu chuẩn | ||
| + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 | ||
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | ||
| – Nguồn cung cấp: 220V/50Hz. | ||
| – Dải dòng điện đầu vào: Có 3 dải 0.1 ~ 1A AC/DC, 0.5 ~ 5A AC/DC, 0.8 ~ 8A AC/DC | ||
| – Cài đặt thời gian tác động: 0.1 ~ 30s. | ||
| – Tiếp điểm relay: 5A/250V. | ||
| – Chế độ tự động reset. | ||
| * Danh sách vật tư chính: | ||
| – 01 mặt phíp. | ||
| – 01 hộp nhựa. | ||
| – 09 giắc cắm M4. | ||
| – 01 rơ le bảo vệ thấp dòng, quá dòng. | ||
4. Module đào tạo lắp đặt rơ le bảo vệ chạm đất |
TPAC.E5026 |
|
| – Đặc tính kĩ thuật: | ||
| + Chế độ bảo vệ: Bảo vệ dòng điện dò dất | ||
| + Nguồn cấp: 220VAC/50Hz. | ||
| + Dải đo: 4mA ~ 30A/45 ~ 65Hz. | ||
| + Cài đặt dải dòng tác động : 10mA ~ 30mA. | ||
| + Độ phân giải : 0.1mA, 1mA, 0.01A, 0.1A. | ||
| + Tín hiệu cảnh báo : 50 ~ 100% giá trị dòng cài đặt. | ||
| + Cài đặt thời gian bật nguồn : 0.5 ~ 99.9s. | ||
| + Cài đặt thời gian tác động : 0 ~ 99.9s | ||
| + Cài đặt thời gian phục hồi: 0 ~ 99.9s. | ||
| + Số đầu ra bảo vệ: 02 đầu ra rơ le. | ||
| + Tiếp điểm rơ le: 5A/250VAC với NO, 3A/250VAC với NC. | ||
5. Module đào tạo tạo dòng rò |
TPAC.BXXXX |
|
| – Mục đích sử dụng: | ||
| + Thực hành tạo dòng điện rò trong mạch điện | ||
| – Đặc tính kĩ thuật: | ||
| + Giả lập dòng rò điều chỉnh được | ||
| + Dòng rò được tạo từ điện trở | ||
6. Module đào tạo Contactor |
TPAC.C0100 |
|
| – Tiêu chuẩn | ||
| + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 | ||
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | ||
| – Điện áp cuộn hút: 220V/50Hz. | ||
| – Dòng điện định mức: 32A | ||
| – Loại tiếp điểm: Đồng. | ||
| – Số tiếp điểm phụ: 01 tiếp điểm NO, 01 tiếp điểm NC. | ||
| – Kiểu chỉ thị trạng thái đóng cắt: Cơ khí. | ||
| – Có đèn báo trạng thái cấp nguồn của cuộn hút. | ||
| * Danh sách vật tư chính: | ||
| – 01 mặt phíp. | ||
| – 01 hộp nhựa. | ||
| -01 Bộ giắc cắm M4. | ||
| – 01 đèn báo nguồn 220VAC. | ||
| – 01 contactor 32A. | ||
| – 01 tiếp điểm phụ gắn cạnh. | ||
7. Module đào tạo khởi động từ |
TPAC.D0300 |
|
| – Tiêu chuẩn | ||
| + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 | ||
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | ||
| – Module bao gồm 01 contactor và 01 rơ le nhiệt. | ||
| – Contactor: | ||
| Điện áp định mức cuộn hút: 220VAC/50Hz. | ||
| Dòng điện định mức: 9A. | ||
| Loại tiếp điểm: Đồng. | ||
| Số tiếp điểm phụ: 02 tiếp điểm NO, 02 tiếp điểm NC. | ||
| Chỉ thị trạng thái đóng cắt: Cơ khí. | ||
| Có đèn chỉ thị trạng thái cấp nguồn của cuộn hút. | ||
| – Rơ le nhiệt: | ||
| Dải điều chỉnh dòng bảo vệ: 2.2 ~ 3.1A. | ||
| Chế độ reset: Tự động hoặc bằng tay. | ||
| Số tiếp điểm phụ: 01 tiếp điểm NO, 01 tiếp điểm NC. | ||
| * Danh mục vật tư chính: | ||
| – 01 mặt phíp. | ||
| – 01 hộp nhựa. | ||
| – 01 Bộ giắc cắm M4. | ||
| – 01 contactor. | ||
| – 01 rơ le nhiệt. | ||
| – 04 đèn báo 220VAC. | ||
| – 01 tiếp điểm phụ NO. | ||
| – 01 tiếp điểm phụ NC. | ||
8. Module đào tạo bộ tải công suất điều chỉnh |
TPAB.A6400 |
|
| – Tiêu chuẩn | ||
| + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 | ||
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | ||
| – Số nhánh: 03 nhánh tải cho 3 pha. | ||
| – Mỗi nhánh bao gồm 01 tải có thể điều chỉnh được công suất tiêu thụ. | ||
| – Các tải được đấu nối kiểu sao. | ||
| – Dải công suất tiêu thụ trên 1 pha: Điều chỉnh được từ 0 ~ 1000W. | ||
| – Cơ cấu điều chỉnh: Núm vặn. | ||
| – Có quạt làm mát thiết bị. | ||
| * Danh mục vật tư chính: | ||
| – 01 mặt phíp. | ||
| – 01 hộp nhựa. | ||
| – 01 Bộ giắc cắm M4. | ||
| – 03 tải. | ||
| – 03 hạt chiết áp. | ||
9. Module đào tạo máy biến áp (Biến áp vô cấp 3 pha) |
TPAC.A7100 |
|
| * Thông số kĩ thuật: | ||
| – Tiêu chuẩn: | ||
| + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 | ||
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | ||
| – Điện áp vào: Xoay chiều 3 pha 380VAC, 50/60Hz. | ||
| – Điện áp ra xoay chiều: | ||
| + Dải đầu ra: 0 ~ 450VAC 3 Pha | ||
| + Dòng điện định mức: 5A. | ||
| + Đồng hồ hiển thị dòng điện 0-10AAC | ||
| + Đồng hồ hiển thị điện áp 0-500VAC | ||
| – Điện áp ra một chiều: | ||
| + Dải đầu ra: 0 – 233VDC. | ||
| + Dòng định mức 5A. | ||
| + Đồng hồ hiển thị dòng điện 0-10ADC | ||
| + Đồng hồ hiển thị điện áp: 0-300VDC | ||
| – Bảo vệ ngắn mạch và quá tải | ||
| – Đầu nối: socket an toàn 4mm | ||
| * Danh sách vật tư chính: | ||
| – 01 máy biến áp vô cấp | ||
| – 01 aptomat | ||
| – 03 đồng hồ do dòng xoay chiều | ||
| – 01 Bộ giắc cắm M4 | ||
| – 01 chuyển mạch Volt | ||
| – 01 đồng hồ do dòng 1 chiều | ||
| – 01 đồng hồ đo áp xoay chiều | ||
| – 01 đồng hồ đo áp một chiều | ||
| – 03 đèn báo | ||
| – 04 cầu chì | ||
| – 01 đi ốt chỉnh lưu | ||
| – 01 mặt module | ||
10. Module đào tạo đồng hồ đo dòng điện xoay chiều |
TPAI.A0200 |
|
| * Thông số kĩ thuật: | ||
| – Kích thước hộp: 300 x 139 x 131mm (DxRxC) | ||
| – Tiêu chuẩn | ||
| + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 | ||
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | ||
| – Dải dòng điện: 0 ~ 10AAC. | ||
| – Kiểu chỉ thị: Kim. | ||
| – Góc hiển thị: 90 độ. | ||
| – Bảo vệ ngắn mạch, quá tải. | ||
| * Danh mục vật tư chính: | ||
| – 01 mặt phíp. | ||
| – 01 hộp nhựa. | ||
| – 02 giắc cắm M4. | ||
| – 01 cầu chì | ||
| – 01 đồng hồ đo dòng xoay chiều 10A chỉ thị kim. | ||
11. Module đào tạo đồng hồ đo điện áp xoay chiều |
TPAI.B0100 |
|
| – Tiêu chuẩn | ||
| + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 | ||
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | ||
| – Dải điện áp đo: 0 ~ 500VAC. | ||
| – Kiểu chỉ thị: Kim. | ||
| – Góc hiển thị: 90 độ. | ||
| – Có chuyển mạch volt để đo giá trị điện áp từng pha. | ||
| * Danh mục vật tư chính: | ||
| – 01 mặt phíp. | ||
| – 01 hộp nhựa. | ||
| – 04 giắc cắm M4. | ||
| – 01 chuyển mạch volt. | ||
| – 01 đồng hồ đo điện áp xoay chiều 500V chỉ thị kim. | ||
12. Module đào tạo động cơ xoay chiều |
TPAE.F0300 |
|
| * Thông số kĩ thuật: | ||
| – Tiêu chuẩn | ||
| + Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 | ||
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | ||
| – Loại động cơ: Roto lồng sóc | ||
| – Điện áp định mức: đấu Y là 380VAC/50Hz, đấu D là 220VAC/50Hz | ||
| – Tốc độ định mức: 1420v/p | ||
| – Chất liệu vỏ: Gang | ||
| – Công suất: 0.75Kw | ||
| * Danh sách vật tư chính: | ||
| – 01 động cơ 3P roto lồng sóc | ||
| – 07 giắc cắm M4 | ||
| – 01 khớp nối | ||
13. Module tải cho thực hành động cơ |
TPAB.D2000 |
|
| * Thông số kĩ thuật: | ||
| – Kích thước: 215 x 215 x 296 mm (DxRxC) | ||
| + Sử dụng làm tải cho động cơ | ||
| + Phanh hãm bằng tay để tăng tải | ||
| + kết nối với các module động cơ thông qua khớp nối mềm | ||
| + Có hộp Bảo vệ | ||
| * Danh sách vật tư chính: | ||
| + 01 hộp bảo vệ | ||
| + 01 đế gá | ||
| + 01 tải | ||
| + 01 khung đỡ | ||
| + 02 tay nắm | ||
| + 02 gá má phanh | ||
| + 02 má phanh | ||
| + 01 lò xo | ||
| + 01 khớp nối | ||
| + 04 tấm ghép nối | ||
| + 04 núm vặn M6 | ||
| + 02 vòng bi | ||
14. Bộ phụ kiện |
. | |
| – Chuẩn cắm 4mm chống giật | ||
| – Số lượng đủ cho sử dụng từng bài thực hành | ||
15. Bộ tài liệu kỹ thuật |
. |
