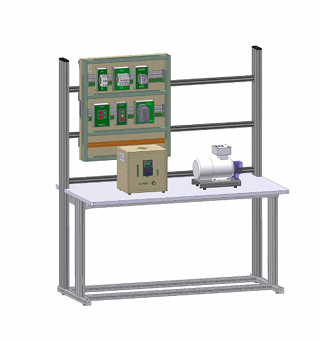

Mã SP: ST.PE.E1201
Giá: Liên hệ
I. Thông số chung |
| – Bộ thiết bị được thiết kế thành các module chuẩn với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm. |
| – Các module trong bộ thực hành được sản xuất theo Hệ thống Quản lý Chất lượng ISO 9001:2015, Hệ thống Quản lý môi trường ISO 14001:2015 và có tiêu chuẩn công suất, dòng rò cao áp phù hợp với TCVN 5699-1:2010 và IEC 60335-1 :2010. |
| – Thiết bị được lắp đặt trên đế chuyên dụng: |
| + Chất liệu đế gá: Nhôm hợp kim, được xử lý chống xước bề mặt. |
| + Kiểu gá lắp: Cơ cấu tự giữ cụm module lên panel thực hành, thuận tiện thao tác gá lắp. |
| – Mặt module: Chất liệu phủ chống xước, chống lóa, phù hợp cho đào tạo giảng dạy. |
| – Nắp bịt nhựa 2 đầu module: Nhựa đúc nguyên khối. |
| – Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh |
| – Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6 |
| – Phần cứng đã được tích hợp sẵn mạch truyền thông không dây để có thể mở rộng thêm các tính năng sau: |
| + Thu thập dữ liệu từ các thiết bị thông qua mạng không dây wifi Mesh |
| + Kết nối mạng Ethernet, Wifi với máy tính |
| + Giao tiếp OPC server – client |
| + Khả năng kết nối: Lên tới 30 bộ thực hành |
| + Tự động nhận diện phần cứng: Thông qua quét QRcode |
| + Có khả năng kết nối với phần mềm Automation Studio để thực hành kéo thả, đấu nối và mô phỏng mạch điện |
| + Có khả năng kết nối với phần mềm Automation Studio để tương tác thiết bị mô phỏng trên phần mềm với thiết bị phần cứng thực tế thông qua OPC |
| + Trạng thái đóng cắt của thiết bị và các giá trị đo đạc từ mạch điện thực tế có thể đồng bộ lên phần mềm. |
| + Các giá trị đo đạc, vận hành trên phần mềm dưới dạng mô phỏng với điều kiện thí nghiệm. |
| + Phân biệt thiết bị trên từng bàn thực hành khác nhau |
| + Các phần mềm nêu trên không bao gồm trong bộ thiết bị này |
II. Nội dung đào tạo |
| – Thiết kế mạch điều khiển động cơ không đồng bộ 3 pha |
| – Hiểu chỉnh tối ưu các chức năng biến tần (hiển thị, điều chỉnh, cấu hình, vv) |
III. Danh mục các thiết bị |
| – 01 Module đào tạo biến tần |
| – 01 Module đào tạo động cơ xoay chiều (3 pha) |
| – 01 Module đào tạo aptomat một pha |
| – 01 Module đào tạo đèn báo |
| – 02 Module đào tạo nút ấn |
| – 01 Bộ phụ kiện thực hành |
| – 01 Bộ tài liệu kỹ thuật |
| – 01 Panel chuyên dụng cho lắp đặt điện |
| 1. Module đào tạo biến tần | TPAN.E0700 |
| – Tiêu chuẩn | |
| + Hệ thống Quản lý Chất lượng ISO 9001:2015 | |
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp | |
| – Nguồn cấp: Xoay chiều 1 pha 200 ~ 240V. | |
| – Công suất: 0.75kW. | |
| – Tần số đầu vào: 50/60Hz. | |
| – Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh | |
| – Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6 | |
| – Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. | |
| – Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh | |
| – Chức năng thu thập: Dòng điện, điện áp, tần số, mô men | |
| – Chức năng tạo lỗi: Mất nguồn, hỏng đầu vào AI, đầu vào số, hỏng đầu ra relay | |
| 2. Module đào tạo động cơ xoay chiều (Loại động cơ 3 pha) | TPAE.F3400 |
| – Tiêu chuẩn | |
| + Hệ thống Quản lý Chất lượng ISO 9001:2015 | |
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | |
| – Loại động cơ: Roto lồng sóc | |
| – Điện áp định mức: 380VAC/50Hz | |
| – Tốc độ định mức: 1446vòng/phút | |
| – Công suất: 0.75Kw | |
| 3. Module đào tạo aptomat một pha | TPAN.C0101 |
| – Tiêu chuẩn: | |
| + Hệ thống Quản lý Chất lượng ISO 9001:2015 | |
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | |
| – Aptomat 1 pha. | |
| – Số cực: 2 cực. | |
| – Dòng điện định mức: 20A. | |
| – Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh | |
| – Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6 | |
| – Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. | |
| – Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh | |
| – Khối đế thiết bị: . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix) |
|
| 5. Module đào tạo nút ấn | TPAN.D0301 |
| – Tiêu chuẩn: | |
| + Hệ thống Quản lý Chất lượng ISO 9001:2015 | |
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | |
| – Số nút ấn: 02 nút ấn tự giữ không đèn, 02 nút ấn nhả có đèn. | |
| – Màu sắc: Đỏ và xanh. | |
| – Số tiếp điểm trên 1 nút ấn: 01 tiếp điểm NO, 01 tiếp điểm NC. | |
| – Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh | |
| – Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6 | |
| – Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. | |
| – Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh | |
| – Khối đế thiết bị: . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix) |
|
| 6. Module đào tạo đèn báo | TPAN.D5000 |
| – Tiêu chuẩn: | |
| + Hệ thống Quản lý Chất lượng ISO 9001:2015 | |
| + Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp | |
| – 03 đèn báo đỏ, vàng, xanh. | |
| – Điện áp định mức: 220VAC/50Hz. | |
| – Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh | |
| – Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6 | |
| – Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối. | |
| – Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh | |
| – Khối đế thiết bị: . Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R . Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt . Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix) |
|
| 7. Bộ phụ kiện thực hành | |
| – Dây nguồn AC | |
| – Bộ dây đấu nối và phụ kiện | |
| 8. Bộ tài liệu kỹ thuật | |
| – Tài liệu hướng dẫn sử dụng và các bài tập, bao gồm: | |
| + Tài liệu hướng dẫn sử dụng thiết bị | |
| + Tài liệu hướng dẫn thực hành | |
| 9. Panel chuyên dụng cho lắp đặt điện | TPAB.K7003 |
| – Dùng để gá lắp các thiết bị lên trên panel bằng các clip nhựa. | |
| – Kích thước: 650x550x112 mm (DxRxC) | |
| – Tấm panel được làm từ CT3 đột lỗ tiêu chuẩn, sơn tĩnh điện. | |
| – Panel có tay nắm, tai gá thuận tiện vận chuyển, lắp đặt | |
| – Ray profile nhôm có mạch cấp nguồn tới các module, đồng bộ với cơ cấu tháo lắp nhanh (quick fix) của các module |
