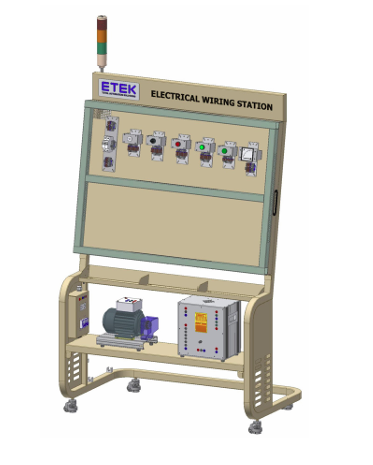

Mã SP: IE.A0404
Giá: Liên hệ
I. Thông số chung |
| – Bộ thiết bị được thiết kế thành các module chuẩn với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm. |
| – Cầu đấu trung gian cho tất cả các đầu vào ra mạch lực cũng như mạch điều khiển. Việc đầu nối qua cầu đấu sẽ ngăn việc học viên thao tác trực tiếp lên thiết bị, giúp nâng cao tuổi thọ thiết bị. |
II. Nội dung đào tạo |
| – Thiết kế mạch điều khiển động cơ không đồng bộ 3 pha |
| – Hiểu chỉnh tối ưu các chức năng biến tần (hiển thị, điều chỉnh, cấu hình, vv) |
III. Danh mục các thiết bị |
| – 01 Module đào tạo biến tần |
| – 01 Module đào tạo động cơ xoay chiều (3 pha) |
| – 01 Module đào tạo aptomat một pha |
| – 01 Module đào tạo đèn báo |
| – 02 Module đào tạo nút ấn |
| – 01 Bộ phụ kiện thực hành |
| – 01 Bộ tài liệu kỹ thuật |
| – 01 Panel chuyên dụng cho lắp đặt điện |
| – 01 Bàn thực hành |
| 1. MODULE ĐÀO TẠO LẮP ĐẶT BIẾN TẦN | TPAB.E8500 |
| + Công suất biến tần: 0,4KW | |
| + Điện áp đầu vào: AC 200V~240V | |
| + Tần số đầu vào: 50Hz- 60Hz | |
| + Tần số đầu ra: 0- 600Hz | |
| + Khả năng quá tải: Chịu được quá tải tới 150% trong vòng 60s | |
| + Độ phân giải tần số: 0,01Hz | |
| + Số đầu vào số: 6 đầu, có thể lập trình lại được | |
| + Số đầu vào tương tự: 01 đầu từ 0V- 10VDC/4-20mA | |
| + Đầu ra role: 1 đầu ra | |
| + Đầu ra tương tự: tín hiệu áp từ 0- 10VDC | |
| * Danh mục vật tư chính: | |
| – 01 mặt module | |
| – 01 biến tần 1 pha 0.4kW | |
| – 01 hộp nhôm | |
| – 01 Bộ chân cắm M4 | |
| – 01 biến trở | |
| 2. MODULE ĐÀO TẠO LẮP ĐẶT APTOMAT | TPAB.E0900 |
| + Aptomat 1 pha. | |
| + Số cực: 1 cực. | |
| + Dòng điện định mức: 16A. | |
| + Dòng cắt: 6kA | |
| + Tự động bảo vệ quá tải, ngắn mạch. | |
| * Danh mục vật tư chi tiểt | |
| – 01 đế phíp | |
| – 01 nút dừng khẩn | |
| – 01 aptomat 1 pha | |
| – 01 bộ chặn cầu đấu | |
| 3. MODULE ĐÀO TẠO LẮP ĐẶT ĐÈN BÁO | TPAB.G0400 |
| * Thông số kỹ thuật | |
| + Đèn báo phi 22, màu xanh | |
| + Điện áp hoạt động: 230/240V AC/DC | |
| * Danh mục vật tư chi tiểt | |
| – 01 đế phíp | |
| – 01 đèn báo phi 22 màu xanh | |
| – 01 bộ cầu đấu | |
| – 01 bộ chặn cầu đấu | |
| 4. Module đào tạo nút ấn | TPAB.G3500 |
| * Thông số kỹ thuật | |
| + Chuyển mạch 2 vị trí, phi 22 | |
| + Tiếp điểm: 1NO-1NC | |
| + Góc chuyển: 90 độ | |
| * Danh mục vật tư chi tiểt | |
| – 01 đế phíp | |
| – 01 chuyển mạch hai vị trí | |
| – 01 Bộ cầu đấu. | |
| 5. Bộ phụ kiện thực hành | . |
| 6. Bộ tài liệu kỹ thuật | . |
| 7. Panel chuyên dụng cho lắp đặt điện | |
| – Dùng để gá lắp các thiết bị lên trên panel bằng các clip nhựa. | TPAB.K7301 |
| – Tấm panel được làm từ CT3 đột lỗ tiêu chuẩn, sơn tĩnh điện. | |
| – Panel có tay nắm, tai gá thuận tiện vận chuyển, lắp đặt | |
| 8. Bàn thực hành | TPAB.L0102 |
| – Kích thước: 1488 x 610 x 1728mm (DxRxC). | |
| – Chất liệu chân bàn: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép. Phủ keo dày 80µm chịu được axit. |
