Mã SP: ST.PE.E0401
Giá: Liên hệ

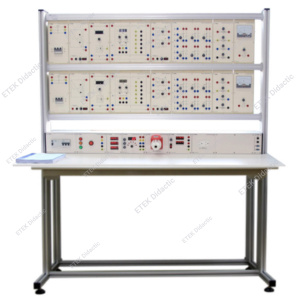

Bộ thực hành công tắc điện tử là một công cụ giáo dục và đào tạo trong lĩnh vực điện tử công suất, được thiết kế để giúp sinh viên, kỹ thuật viên, và các chuyên gia hiểu và thực hành với các công tắc điện tử sử dụng linh kiện bán dẫn công suất
– Xuất xứ: Việt Nam
– Được thiết kế và sản xuất theo quy trình đáp ứng các hệ thống/tiêu chuẩn:
+ ISO 9001:2015 – Hệ thống Quản lý chất lượng
+ ISO 14001:2015 – Hệ thống Quản lý môi trường
+ ISO 45001:2018 – Hệ thống Quản lý an toàn và sức khỏe nghề nghiệp
+ ISO/IEC 27001:2022 – Hệ thống Quản lý an toàn thông tin
+ ISO 50001:2018 – Hệ thống quản lý năng lượng
– Bộ thiết bị được thiết kế thành các module chuẩn A4, với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
– Bề mặt module: được phủ melamin chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện.
– Kiểu in hình chỉ dẫn: In phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
– Chất liệu hộp module: Nhựa PVC
– Trên mặt panel đã tích hợp các jack cắm 4mm chống giật
– Phép đo và đặc tính của SCR
– Phép đo và đặc tính của TRIAC
– Phép đo và đặc tính của IGBT
– Phép đo và đặc tính của MOSFET.
– Phép đo và đặc tính của ĐIỐT.
– Phép đo và đặc tính của TRANSISTOR.
– 01 Module nguồn cấp đối xứng DC15V
– 01 Module đào tạo máy biến áp
– 01 Module đào tạo SCR/TRIAC
– 01 Module đào tạo MOSFET/IGBT
– 01 Module thí nghiệm DIODE/TRANSISTOR
– 01 Bộ phụ kiện
– 01 Tài liệu hướng dẫn sử dụng
– Xuất xứ: Việt Nam
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Hệ thống Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Nguồn cấp: 220V/50Hz.
– Điện áp ra: ±15VDC.
– Dòng ra định mức: 3A.
– Có đèn báo chỉ thị nguồn, bảo vệ quá tải ngắn mạch bằng cầu chì.
– 01 mặt phíp.
– 01 hộp module bằng nhựa, chiều cao tiêu chuẩn 300mm.
– 01 bộ giắc cắm M4.
– 01 mạch cấp nguồn.
– 02 bộ nguồn xung.
– 01 cầu chì.
– 01 công tắc nguồn liền đèn.
– 02 đèn báo nguồn.
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Hệ thống Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Nguồn đầu vào: 220VAC/50Hz
– Ổ cắm nguồn liền cầu chì, công tắc
– Điện áp đầu ra:
+ Đầu ra 1: 24V/3A, giắc cắm M4
+ Đầu ra 2: đối xứng 6V/1A, giắc cắm M2
– 01 Bộ giắc cắm M4
– 01 Bộ giắc cắm M2
– 01 hộp nhựa module
– 01 mặt module
– 01 Biến áp
– 01 ổ cắm liền cầu chì, công tắc
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Hệ thống Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Nguồn cấp: 24V/50Hz.
– Thyristor: 20A/1200V.
– Triac: 25A/800V.
– Tải đèn sợi đốt: 02 tải đèn 24V.
– Tải điện cảm: 01 tải.
– Có điểm đo dòng điện, điện áp tải và tín hiệu điều khiển.
– Điều chỉnh được góc mở thyristor và triac.
– Đóng cắt, chuyển đổi giữa các tải bằng công tắc.
– 01 mặt phíp.
– 01 hộp nhựa.
– 01 bộ giắc cắm M4.
– 03 công tắc logic.
– 01 biến trở.
– 02 tải đèn sợi đốt.
– 01 tải điện cảm.
– 01 thyristor.
– 01 triac.
– 01 mạch thí nghiệm scr, triac.
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Hệ thống Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Nguồn cấp: +15VDC.
– Mosfet: 80A/100V.
– IGBT: 40A/600V.
– Tải đèn sợi đốt: 02 tải đèn 24V.
– Tải điện cảm: 01 tải.
– Có điểm đo dòng điện, điện áp tải và tín hiệu điều khiển.
– Đóng cắt, chuyển đổi giữa các tải bằng công tắc.
– 01 mặt phíp.
– 01 hộp nhựa.
– 01 bộ giắc cắm M4.
– 01 mosfet.
– 01 IGBT.
– 02 tải đèn.
– 01 tải điện cảm.
– 03 công tắc logic.
– 01 biến trở nhiều vòng.
– 01 mạch thí nghiệm mosfet, igbt.
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Hệ thống Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Nguồn cấp: +15VDC, 24VAC.
– Diode: 3A/700V.
– Transistor: NPN 6A/100V
– Tải đèn sợi đốt: 02 tải đèn 24V.
– Tải điện cảm: 01 tải.
– Có điểm đo dòng điện, điện áp tải và tín hiệu điều khiển.
– Đóng cắt, chuyển đổi giữa các tải bằng công tắc.
– 01 mặt phíp.
– 01 hộp nhựa.
– 02 tải đèn.
– 01 tải điện cảm.
– 01 mạch thí nghiệm điốt, transistor.
– Các dây cắm an toàn, kích thước Ø4mm
– Chịu được dòng định mức 19A
– Số lượng giác cắm đủ cho các bài thực hành
– Tài liệu hướng dẫn bao gồm:
+ Tài liệu hướng dẫn sử dụng thiết bị
+ Tài liệu hướng dẫn thực hành
– Giao diện tiếng Việt, thân thiện và dễ sử dụng.
– Vận hành trên nền tảng web, truy cập thông qua trình duyệt Internet.
– Cho phép truy cập mọi lúc, mọi nơi với tài khoản cá nhân.
– Hỗ trợ đăng nhập bằng tài khoản và mật khẩu riêng cho từng người dùng.
– Hỗ trợ phân quyền theo đối tượng sử dụng (giáo viên, học viên).
– Hỗ trợ lưu trữ và khai thác nội dung bài giảng, tài liệu học tập và tài liệu thực hành.
– Nội dung khóa học, bài giảng và bài thực hành có thể được cập nhật liên tục bởi người dùng.
– Hỗ trợ khai thác hiệu quả tài liệu lý thuyết và các nội dung thực hành gắn với thiết bị đào tạo.
– Dữ liệu phần mềm triển khai trên Cloud Server của nhà cung cấp
– Phần mềm có Giấy chứng nhận đăng ký Quyền tác giả do Cục Bản quyền tác giả cấp.
– Nhập nội dung bài giảng từ file Word.
– Soạn thảo bài giảng trực tiếp trên phần mềm.
– Hỗ trợ chèn hình ảnh minh họa trực quan.
– Hỗ trợ nhiều dạng câu hỏi trắc nghiệm.
– Cho phép xây dựng ngân hàng câu hỏi phục vụ kiểm tra đánh giá.
– Quản lý nội dung bài giảng
– Phần mềm tích hợp công nghệ trí tuệ nhân tạo (AI) hỗ trợ giáo viên trong việc xây dựng nội dung đào tạo, soạn thảo bài giảng và thiết kế bài kiểm tra.
– AI giúp giảm thời gian chuẩn bị bài giảng, hỗ trợ phát triển nội dung đào tạo nhanh chóng, khoa học và hiệu quả.
– Hỗ trợ xây dựng cấu trúc bài giảng theo chủ đề hoặc nội dung môn học.
– Tự động tạo các thành phần chính của bài giảng: mục tiêu bài học, nội dung kiến thức, ví dụ minh họa và câu hỏi thảo luận.
– Hỗ trợ tóm tắt tài liệu dài thành nội dung trọng tâm phục vụ giảng dạy.
– Hỗ trợ chuyển đổi tài liệu kỹ thuật thành nội dung bài giảng dễ tiếp cận đối với học viên.
– Hỗ trợ chỉnh sửa, hoàn thiện bài giảng và bổ sung ví dụ minh họa hoặc tình huống thực tế.
– Tạo hình ảnh minh họa, sơ đồ trực quan phù hợp với nội dung bài học.
– Tự động tạo câu hỏi kiểm tra từ nội dung bài giảng như trắc nghiệm, đúng/sai, ghép cặp, điền khuyết.
– Phần mềm dạy và mô phỏng nguyên lý cơ bản trong Điện tử công suất, dưới dạng hình động và mô phỏng tương tác
– Phần mềm bao gồm nội dung lý thuyết chi tiết về nguyên tắc cơ bản và nâng cao
– Lý thuyết và mô phỏng linh kiện và thiết bị điện tử công suất: Cách điện, bán dẫn, Diode, Transistor ,thiết bị điện tử công suất
– Mô phỏng phương pháp kích và chuyển mạch: Phương pháp bật / tắt Thyristor, Phương pháp kích hoạt cổng
– Mô phỏng mạch kích cổng: Mạch kích hoạt chung, Mạch kích hoạt điện trở, Mạch kích hoạt điện trở cho một nửa và toàn sóng, Bộ tạo dao động UJT, Kích hoạt UJT được đồng bộ hóa, Kích hàm dốc, nền
– Mô phỏng chỉnh lưu điều khiển pha
– Mô phỏng mạch băm điện áp: mạch băm áp một chiều DC-DC, mạch băm hạ áp, mạch băm tăng áp, mạch băm áp xoay chiều, các ứng dụng
– Mô phỏng biến tần trực tiếp: Sơ đồ kích, biến tần trực tiếp 1 pha và ứng dụng
– Mô phỏng bộ điều khiển điện áp AC
