Mã SP: ST.BE.A0001
Giá: Liên hệ

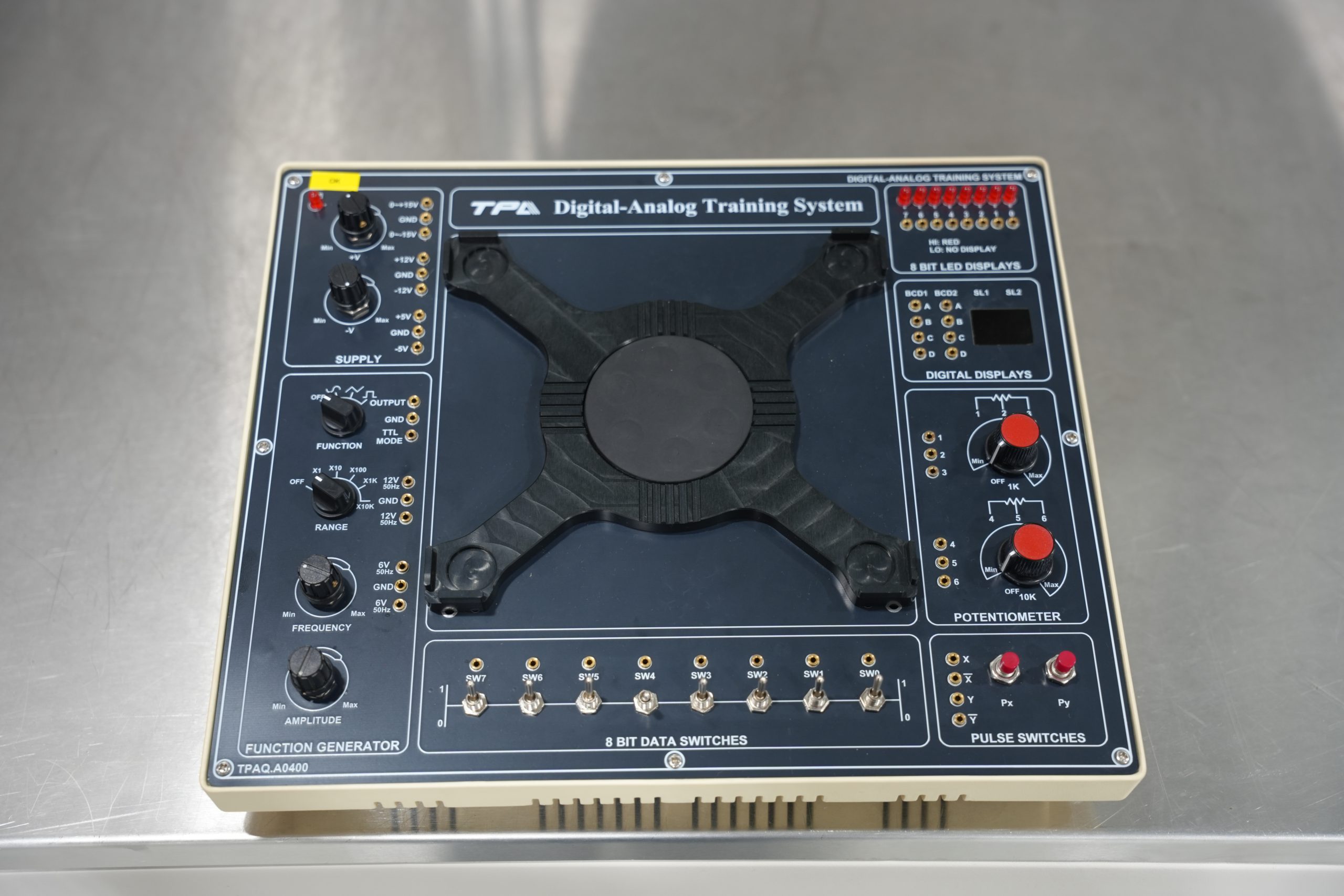

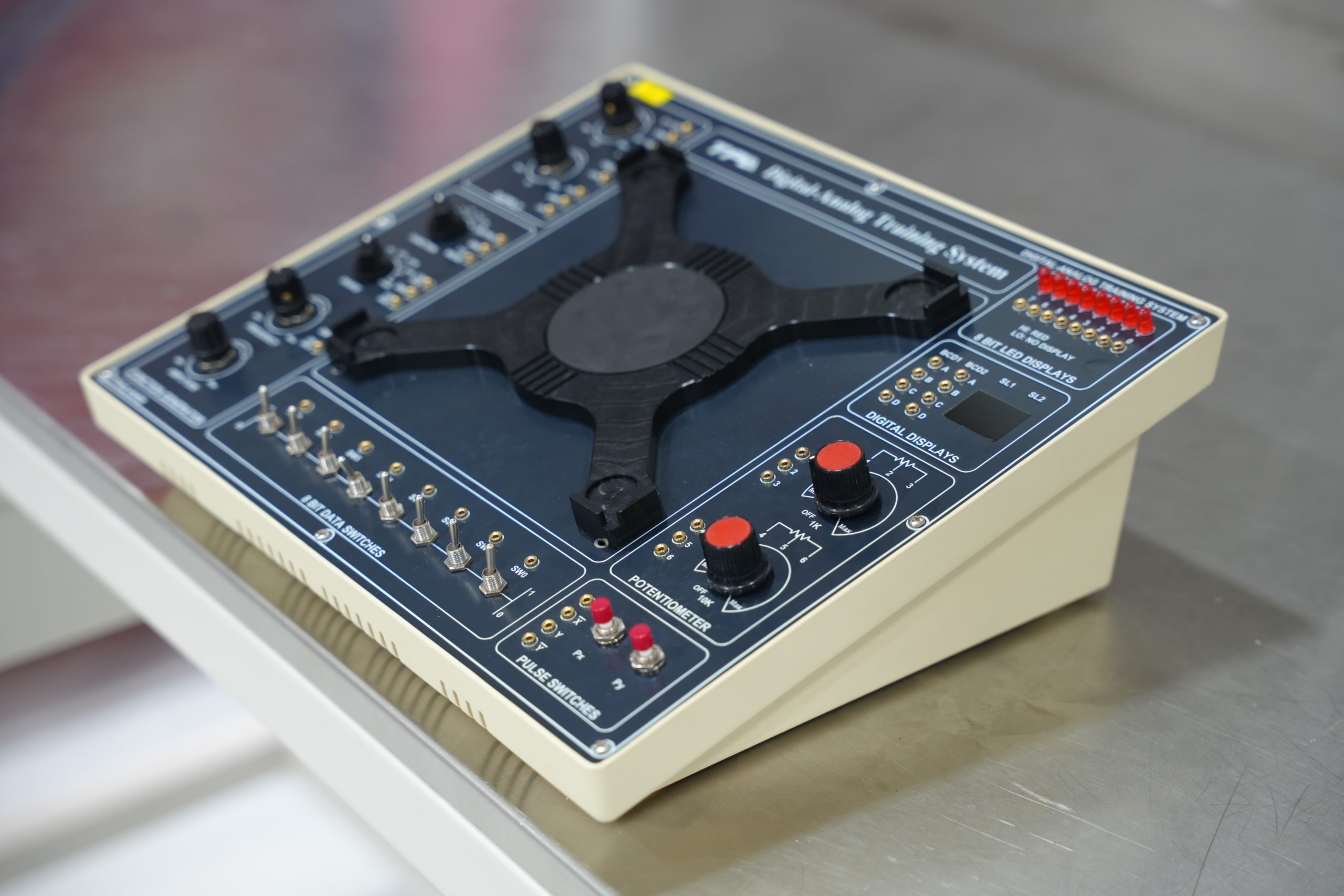

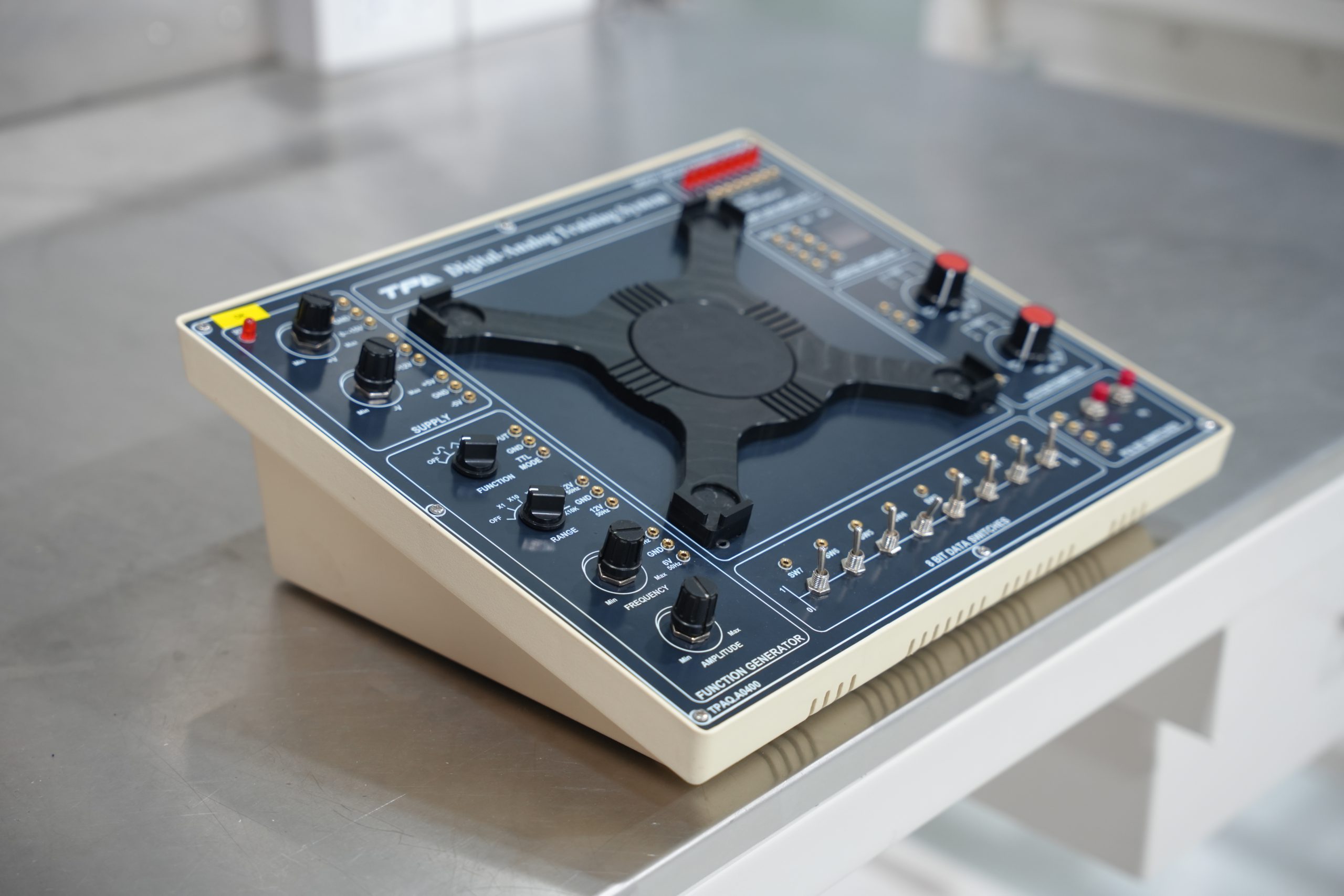

Bộ thực hành điện tử cơ bản là cung cấp cho học sinh hoặc sinh viên nền tảng vững chắc về điện tử, giúp họ thực hành và áp dụng lý thuyết vào các tình huống thực tế.
• Có nhiều nguồn cấp AC/DC với nhiều mức điện áp khác nhau tùy chỉnh được
• Có nguồn phát xung tùy chỉnh được tần số, kiểu xung, biên độ
• Có các công tắc logic nhị phân, các loại led biểu thị hỗ trợ các bài thực lành về logic nhị phân
• Có biến trở, giải mã BCD hiển thị led 7 đoạn
– Module thiết kế sử dụng hộp nhựa tiêu chuẩn.
– Kiểu in hình chỉ dẫn: in phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
– Chân cắm loại M2 tiêu chuẩn
– 01 hộp nhựa module
– 01 ổ cắm nguồn
– 02 Máy biến áp
– 05 Mạch điện tử
– 02 biến trở có công tắc
– 04 biến trở nhiều vòng
– 02 chuyển mạch
– 08 công tắc logic
– 02 Led 7 thanh
– 08 Led đơn
– 02 nút ấn
– Các phụ kiện tiêu chuẩn:
Dây Nguồn
Hướng dẫn sử dụng
– Kích thước hộp: 330 x 264 x 109 (RxDxC)
– Được thiết kế và sản xuất theo quy trình đáp ứng các hệ thống/tiêu chuẩn:
+ ISO 9001:2015 – Hệ thống Quản lý chất lượng
+ ISO 14001:2015 – Hệ thống Quản lý môi trường
+ ISO 45001:2018 – Hệ thống Quản lý an toàn và sức khỏe nghề nghiệp
+ ISO/IEC 27001:2022 – Hệ thống Quản lý an toàn thông tin
+ ISO 50001:2018 – Hệ thống quản lý năng lượng
– Nguồn cấp đầu vào cho module: 220VAC/50Hz
– Khối nguồn đầu ra:
+ Nguồn điều chỉnh được: 0 ~ ± 15V/500mA điều chỉnh bằng biến trở
+ Nguồn cố định: ±5V/500mA, ±12V/500mA
– Đầu ra AC cố định: 12V/1A/50Hz
– Đầu ra AC cố định: 6V/1A/50Hz
– Khối phát xung
(A) Dải tần số
+ 10 Hz ~ 100 Hz
+ 100 Hz ~ 1 kHz
+ 1 kHz ~ 10 kHz
+ 10 kHz ~ 100 kHz
(B) Biên độ Sóng hình sin ra: 0 – 8 Vpp biến thiên
+ Sóng tam giác ra: 0 – 6 Vpp biến thiên
+ Sóng vuông ra: 0 – 8 Vpp biến thiên
+ Mức TTL: 0 – +5 V
– Khối chuyển mạch 8 bít dữ liệu
+ 8 công tắc logic, khi ở vị trí 1 đưa ra tín hiệu mức cao, ở vị trí 0 đưa ra tín hiệu mức thấp
– Khối nút ấn Px, Py tạo các xung ra X, X\, Y, Y\
– Khối biến trở:
+ Biến trở VR1 = 1K
+ Biến trở VR2 = 10K
– Khối hiển thị Led 7 thanh:
+ 2 led 7 thanh hiển thị số
+ 2 đầu vào mã BCD
– Khối hiển thị Led đơn 8 bit:
+ 8 đầu vào hiển thị Led đơn
+ Led sáng khi ở Mức HI, tắt khi ở Mức LO
– Có vị trí để đặt các module thí nghiệm mở rộng
* Đặc tính module:
– Module thiết kế sử dụng hộp nhựa tiêu chuẩn.
– Kiểu in hình chỉ dẫn: in phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
– Chân cắm loại M2 tiêu chuẩn
