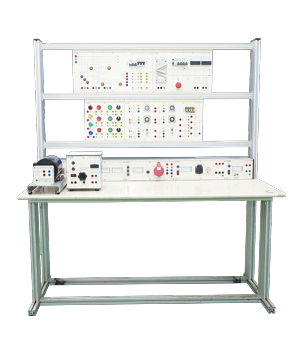

Mã SP: ST.PE.A1040
Giá: Liên hệ
I. Thông số chung |
| – Bộ thiết bị được thiết kế thành các module chuẩn A4, với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm. |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật. |
II. Nội dung đào tạo |
| – Thiết kế mạch điều khiển động cơ 1 chiều |
III. Kỹ năng dạt được |
| – Hiểu về nguyển lý hoạt động của động cơ |
| – Hiểu về cách điều khiển động cơ 1 chiều |
IV. Danh mục các thiết bị |
| – 01 MODULE ĐÀO TẠO NGUỒN CẤP XOAY CHIỀU |
| – 01 MODULE ĐÀO TẠO CONTACTOR |
| – 01 MODULE ĐÀO TẠO MÁY BIẾN ÁP |
| – 01 MODULE ĐIỀU KHIỂN VÀ HIỂN THỊ |
| – 01 MODULE ĐÀO TẠO RƠ LE THỜI GIAN |
| – 01 MODULE ĐÀO TẠO ĐỘNG CƠ MỘT CHIỀU |
| 1. MODULE ĐÀO TẠO NGUỒN CẤP XOAY CHIỀU | TPAC.A1100 |
| – Aptomat: | |
| + số cực: 2 | |
| + Dòng định mức: 10A | |
| – Đồng hồ hiển thị điện áp, dòng điện | |
| – Đầu ra AC: 220V/50Hz | |
| – Đầu ra DC: 24VDC/5A | |
| * Danh mục vật tư chi tiểt | |
| – 01 Aptomat | |
| – 01 đồng hồ đo điện áp | |
| – 01 đồng hồ đo dòng điện | |
| 2. MODULE ĐÀO TẠO CONTACTOR | TPAC.C1700 |
| – Aptomat DC: | |
| + Số cực: 2 | |
| + dòng định mức: 20A | |
| – Contactor: | |
| + Cuộn hút: 24VDC | |
| + Dòng định mức: 9A | |
| – Relay nhiệt: | |
| + dải bảo vệ: 2.5-4A | |
| + Tiếp điểm: 1NO, 1 NC | |
| * Danh mục vật tư chi tiểt | |
| – 01 Aptomat | |
| – 03 Contactor | |
| – 01 Relay nhiệt | |
| – 01 Bộ giắc cắm M4 | |
| 3. MODULE ĐÀO TẠO MÁY BIẾN ÁP | TPAE.L1330 |
| – Đầu vào: 220V/50Hz | |
| – Đầu ra DC cố định: 220VDC/5A | |
| – Đầu ra DC biến đổi 0-220VDC/5A | |
| – Bảo vệ ngắn mạch bằng cầu chì | |
| 4. MODULE ĐIỀU KHIỂN VÀ HIỂN THỊ | TPAC.K6000 |
| – Nút nhấn điều khiển: | |
| + Màu nút nhấn: đỏ, xanh | |
| + kiểu: nút nhấn giữ không đèn | |
| – Tiếp điểm: 1NO, 1NC | |
| – Đèn báo: | |
| + kích thước: phi 22 | |
| + Màu: đỏ, vàng, xanh | |
| + điện áp: 24VDC | |
| 5. MODULE ĐÀO TẠO RƠ LE THỜI GIAN | TPAC.E2500 |
| – 4 Relay thời gian: | |
| + Nguồn cấp: 24VDC | |
| + Tiếp điểm: 250VAC/5A | |
| – 4 Relay trung gian | |
| + Nguồn cấp: 24VDC | |
| + Tiếp điểm: 250VAC/8A | |
| – 2 Multi timer relay | |
| + Nguồn cấp: 24-240V AC/DC | |
| + Tiếp điểm: 250VAC/8A | |
| 6. MODULE ĐÀO TẠO ĐỘNG CƠ MỘT CHIỀU | TPAE.G0100 |
| Loại động cơ: Động cơ 1 chiều kích từ độc lập. | |
| – Điện áp phần ứng: 220VDC. | |
| – Điện áp kích từ: 220VDC. | |
| – Công suất: 0,75kW. | |
| – Đầu trục động cơ có gắn khớp nối có thể kết nối với encoder hoặc tải. | |
| 7. Phụ kiện thực hành | . |
| 8. Tài liệu hướng dẫn | . |
