Mã SP: ST.PE.A1010
Giá: Liên hệ
I. Thông số chung |
| – Bộ thiết bị được thiết kế thành các module chuẩn A4, với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm. |
| – Bề mặt module: được phủ melamin chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện. |
| – Kiểu in hình chỉ dẫn: In phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị. |
| – Chất liệu hộp module: Nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật |
II. Nội dung đào tạo |
| – Điều khiển tốc độ động cơ 1 pha |
III. Kỹ năng dạt được |
| – Hiểu về nguyển lý hoạt động của động cơ |
| – Hiểu về cách điều khiển động cơ 1 pha |

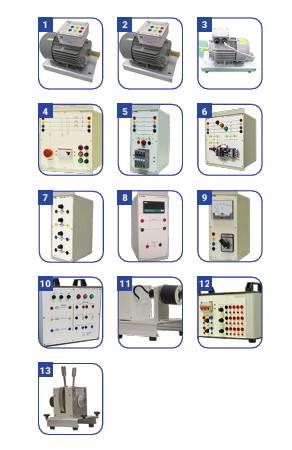

IV. Danh mục các thiết bị |
| – 01 BỘ ĐIỀU KHIỂN ĐỘNG CƠ |
| – 01 ĐỘNG CƠ 1 PHA |
| – 01 Module đào tạo aptomat một pha |
| – 01 Module đào tạo nút ấn |
| – 01 Bộ tài liệu kỹ thuật |

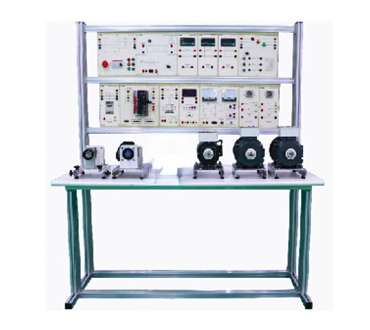

| – 01 Bàn thực hành |
| 1. BỘ ĐIỀU KHIỂN ĐỘNG CƠ | TPAE.N0110 |
| – Điện áp đầu vào: 220VAC 50/60Hz | |
| – Công suất 60W | |
| – Chức năng: điều khiển tốc độ | |
| – Dải vận tốc điều khiển 90~1400R/M | |
| DANH MỤC THIẾT BỊ: | |
| – 01 bộ giắc cắm M4. | |
| – 01 Bộ điều khiển | |
| 2. ĐỘNG CƠ 1 PHA | TPAE.E1010 |
| – Frame size 90 | |
| – Điện áp đầu vào 220VAC | |
| – Công suất 60W | |
| DANH MỤC THIẾT BỊ: | |
| – 01 bộ giắc cắm M4. | |
| – 01 Động cơ 1 pha | |
| 3. Module đào tạo aptomat một pha | TPAC.B0541 |
| + Aptomat 1 pha. | |
| + Số cực: 2 cực. | |
| + Dòng điện định mức : 10A. | |
| DANH MỤC THIẾT BỊ: | |
| – 01 mặt phíp. | |
| – 01 hộp nhựa. | |
| – 01 bộ giắc cắm M4. | |
| – 01 aptomat 1 pha. | |
| 4. Module đào tạo nút ấn | TPAC.F4100 |
| – Số nút ấn: 02 nút ấn tự giữ không đèn, 02 nút ấn nhả có đèn. | |
| – Màu sắc: Đỏ và xanh. | |
| – Số tiếp điểm trên 1 nút ấn: 01 tiếp điểm NO, 01 tiếp điểm NC. | |
| – Định mức tiếp điểm: 6A/240VAC hoặc 8A/24VDC. | |
| – Định mức điện áp đèn báo: 220VAC/50Hz. | |
| – Kích thước nút ấn: Phi 22 mm. | |
| – Kiểu nút ấn: 02 nút ấn nhả, 02 nút ấn tự giữ. | |
| DANH MỤC THIẾT BỊ: | |
| – 01 Bộ nút nhấn | |
| – 01 bộ giắc cắm M4. | |
| 5. Bộ phụ kiện thực hành | . |
| 6. Bộ tài liệu kỹ thuật | . |
