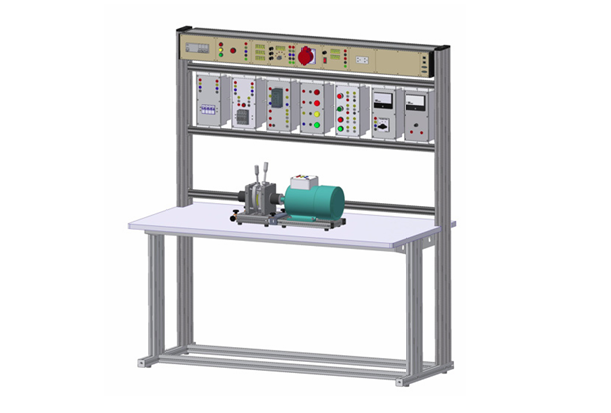

Bộ thực hành khởi động mềm

Mã SP: ST.IE.A0801

Giá: Liên hệ

  • Thông tin thiết bị
  • Thông số kĩ thuật
– Xuất xứ: Việt Nam

I. Thông số chung
– Bộ thiết bị được thiết kế thành các module chuẩn với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
– Các module trong bộ thực hành được sản xuất theo Hệ thống Quản lý Chất lượng ISO 9001:2015, Hệ thống Quản lý môi trường ISO 14001:2015 và có tiêu chuẩn công suất, dòng rò cao áp phù hợp với TCVN 5699-1:2010 và IEC 60335-1 :2010.
– Thiết bị được lắp đặt trên đế chuyên dụng:
+ Chất liệu đế gá: Nhôm hợp kim, được xử lý chống xước bề mặt.
+ Kiểu gá lắp: Cơ cấu tự giữ cụm module lên panel thực hành, thuận tiện thao tác gá lắp.
– Mặt module: Chất liệu phủ chống xước, chống lóa, phù hợp cho đào tạo giảng dạy.
– Nắp bịt nhựa 2 đầu module: Nhựa đúc nguyên khối.
– Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
– Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
– Phần cứng đã được tích hợp sẵn mạch truyền thông không dây để có thể mở rộng thêm các tính năng sau:
 + Thu thập dữ liệu từ các thiết bị thông qua mạng không dây wifi Mesh
 + Kết nối mạng Ethernet, Wifi với máy tính
 + Giao tiếp OPC server – client
 + Khả năng kết nối: Lên tới 30 bộ thực hành
 + Tự động nhận diện phần cứng: Thông qua quét QRcode
 + Có khả năng kết nối với phần mềm Automation Studio để thực hành kéo thả, đấu nối và mô phỏng mạch điện
 + Có khả năng kết nối với phần mềm Automation Studio để tương tác thiết bị mô phỏng trên phần mềm với thiết bị phần cứng thực tế thông qua OPC
 + Trạng thái đóng cắt của thiết bị và các giá trị đo đạc từ mạch điện thực tế có thể đồng bộ lên phần mềm.
 + Các giá trị đo đạc, vận hành trên phần mềm dưới dạng mô phỏng với điều kiện thí nghiệm.
 + Phân biệt thiết bị trên từng bàn thực hành khác nhau
 + Các phần mềm nêu trên không bao gồm trong bộ thiết bị này

II. Nội dung đào tạo
– Thiết kế mạch khởi động mềm động cơ 3 pha
– Tối ưu thông số cho khởi động mềm
– Thiết kế khởi động mềm và dừng mềm
– Hiệu chỉnh các tham số động cơ khi vận hành.

III. Danh mục các module
– 01 Module đào tạo khởi động mềm
– 01 Module đào tạo động cơ xoay chiều
– 01 Module tải cho thực hành động cơ
– 01 Module đào tạo Aptomat 3 pha
– 01 Module đào tạo Contactor
– 01 Module đào tạo nút ấn
– 01 Module đào tạo đèn báo
– 01 Phụ kiện thực hành
– 01 Panel chuyên dụng cho lắp đặt điện
– 01 Bộ tài liệu kỹ thuật
1. Module đào tạo khởi động mềm TPAN.G2000
– Tiêu chuẩn
+ Hệ thống Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
+ Nguồn cấp: 100 ~ 240 VAC
+ Công suất: 3KW (ở 230V);  5.5KW (ở 400V)
+ Dòng điện hoạt động: max 12A
+ Điện áp hoạt động: 200 ~ 600 VAC
+ Dải thời gian khởi động: 1 ~ 10 s
+ Dải thời gian dừng: 0 ~ 20 s
+ Dải điện áp khởi động: 40 ~ 70 %
+ Cấp bảo vệ: IP20
2. Module đào tạo động cơ xoay chiều TPAE.F0300
– Tiêu chuẩn
   + Hệ thống Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Loại động cơ: AC 3 pha
– Điện áp định mức:  đấu Y là 380VAC/50Hz, đấu D là 220VAC/50Hz
– Tốc độ định mức: 1420 vòng/phút
– Chất liệu vỏ: Gang
– Công suất: 0.75Kw
3. Module tải cho thực hành động cơ TPAB.D2000
+ sử dụng làm tải cho động cơ
+ phanh hãm bằng tay để tăng tải
+ Kết nối với các module động cơ thông qua khớp nối mềm
+ có hộp bảo vệ
4. Module đào tạo Aptomat 3 pha TPAN.C1301
– Tiêu chuẩn:
   + Hệ thống Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Aptomat 3 pha.
– Số cực: 4 cực.
– Dòng điện định mức : 32A.
– Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
– Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
– Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
– Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
– Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)
5. Module đào tạo Contactor TPAN.C2101
– Tiêu chuẩn
   + Hệ thống Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Điện áp cuộn hút: 220V/50Hz.
– Dòng điện định mức: 32A
– Loại tiếp điểm: Đồng.
– Số tiếp điểm phụ: 01 tiếp điểm NO, 01 tiếp điểm NC.
– Kiểu chỉ thị trạng thái đóng cắt: Cơ khí.
– Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
– Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
– Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
– Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
– Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)
6. Module đào tạo nút ấn TPAN.D0101
– Tiêu chuẩn:
   + Hệ thống Quản lý Chất lượng ISO 9001:2015
   + Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– 02 Nút bấm: 01 màu xanh lá cây, 01 nút màu đỏ
– Số tiếp điểm nút ấn: 01 tiếp điểm NO, 01 tiếp điểm NC.
– Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
– Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
– Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
– Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
– Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)
7. Module đào tạo đèn báo TPAN.D5001
– Tiêu chuẩn:
+ Hệ thống Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– 03 đèn báo đỏ, vàng, xanh.
– Điện áp định mức: 220VAC/50Hz.
– Mặt module được khắc sẵn mã QR code giúp nhận dạng/gán địa chỉ module trên phần mềm nhanh
– Anten thu phát không dây chuẩn truyền thông Wifi 2.4 G, dải tần 2400~2500MHz, VSWR <3.6
– Mạch điện tử: Chân I/O của thiết bị được đưa ra connector trung gian dạng Push-in thuận tiện cho đấu nối.
– Khối truyền thông: Nguồn cấp 24VDC, dòng MCU: 32bit ARM, truyền thông với Gateway qua Wifi Mesh
– Khối đế thiết bị:
. Kích thước: 167 x 49 mm (cao x sâu), chiều rộng là bội số của 20 mm, 2 đầu trên dưới cung bo R
. Chất liệu: Nhôm hợp kim đã được xử lý chống xước, chống dính vết vân tay trên bề mặt
. Kiểu gá lắp: Cơ cấu tháo lắp nhanh (quick fix)
8. Phụ kiện thực hành –
– Bộ dây nối thực hành
– Số lượng đủ cho các bài thực hành
9. Panel chuyên dụng cho lắp đặt điện TPAB.K7003
– Dùng để gá lắp các thiết bị lên trên panel bằng các clip nhựa.
– Kích thước: 650x550x112 mm (DxRxC)
– Tấm panel được làm từ CT3 đột lỗ tiêu chuẩn, sơn tĩnh điện.
– Panel có tay nắm, tai gá thuận tiện vận chuyển, lắp đặt
– Ray profile nhôm có mạch cấp nguồn tới các module, đồng bộ với cơ cấu tháo lắp nhanh (quick fix) của các module
10. Bộ tài liệu kỹ thuật –
– Tài liệu hướng dẫn sử dụng và các bài tập, bao gồm:
+ Tài liệu hướng dẫn sử dụng thiết bị
+ Tài liệu hướng dẫn thực hành
