Mã SP: ST.HE.A1000X
Giá: Liên hệ

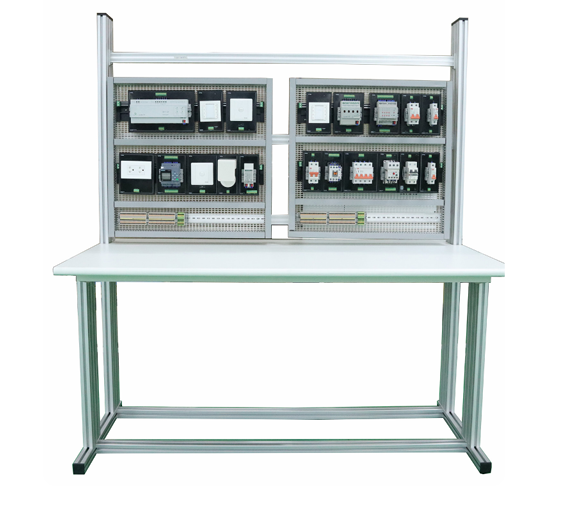

I. Thông số chung |
| – Thiết bị mới 100% |
| Bộ thực hành được thiết kế thành các module rời chuẩn A4, với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm. |
| – Tiêu chuẩn Quản lý Chất lượng ISO 2015:9001 |
| – Đặc tính module: |
| + Chất liệu bề mặt module: Phíp trắng chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện. |
| + Kiểu in hình chỉ dẫn: In phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị. |
| + Chất liệu hộp gá sau mặt module: Nhựa PVC |
| + Trên mặt panel đã tích hợp các jack cắm 4mm chống giật |
II. Nội dung đào tạo |
| – Thiết kế hệ thống điều khiển đèn bằng khi phát hiện chuyển động |
| – Thiết kế ngữ cảnh điều khiển Thiết bị điện tối ưu tiết kiệm điện năng |
| – Thiết lập các mức cảnh báo, báo động chống đột nhập và xảy ra sự cố cháy nổ |
| – Phân tích và đánh giá các dữ liệu thu thập trên nền tảng web |
| – Tính chọn, bố trí thiếp bị điện đối với từng ứng dụng cụ thể |
III. Kỹ năng đạt được |
| – Tính toán và bố trí thiết bị đối với từng ứng dụng |
| – Phán đoán và phân tích sự cố |
| – Lập trình liên kết thiết bị thông minh |

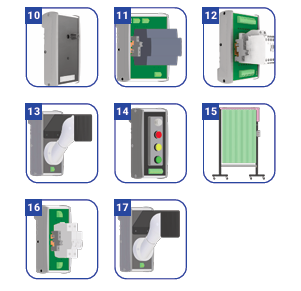

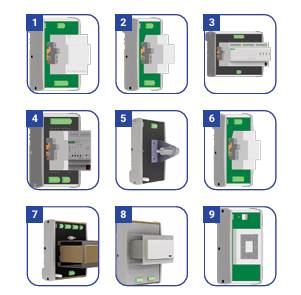

IV. Danh mục thiết bị |
| 02 Module đào tạo nguồn KNX |
| 01 Module đào tạo ghép Line KNX |
| 01 Module đào tạo role điều khiển KNX |
| 01 Module đào tạo điều khiển đèn sợi đốt KNX |
| 01 Module đào tạo điều khiển rèm cửa KNX |
| 01 Module đào tạo điều khiển rèm cửa KNX |
| 01 Module đào tạo rèm cửa |
| 01 Module đào tạo IP Router KNX |
| 01 Module đào tạo đầu vào số KNX |
| 01 Module đào tạo nút ấn thông minh một phím KNX |
| 01 Module đào tạo nút ấn thông minh hai phím KNX |
| 01 Module đào tạo nút ấn thông minh bốn phím KNX |
| 01 Module đào tạo cảm biến chuyển động KNX |
| 02 Module đào tạo bóng đèn sợi đốt |
| 01 Module đào tạo đèn báo, còi báo |
| 01 Module nguồn xoay chiều |
| 01 Module đào tạo nút ấn |
| 01 Module đào tạo Server KNX |
| 01 Module nguồn một chiều |
| 01 Module đào tạo lắp đặt Wifi |
| 01 Module đào tạo màn hình cảm ứng |
| 01 Module đào tạo cảm biến báo khói |
| 01 Module đào tạo cảm biến nhiệt độ |
| 01 Thiết bị giao tiếp KNX USB Interface |
1. Module đào tạo nguồn KNX |
TPAH.C1020 |
| Thông số kỹ thuật: | |
| – Điện áp đầu vào: 95-255V AC, 50-60Hz | |
| – Điện áp đầu ra: 30VDC | |
| – Dòng điện đầu ra: < 640mA | |
2. Module đào tạo ghép Line KNX |
TPAH.C5100 |
| Thông số kỹ thuật: | |
| – Nguồn cấp: 21~30 VDC chuẩn truyền thông KNX | |
| – Nhiệt độ hoạt động: –5 °C … + 45 °C | |
| – Dòng điện tiêu thụ: <10mA | |
3. Module đào tạo role điều khiển KNX |
TPAH.C3100 |
| Thông số kỹ thuật: | |
| – Nguồn cấp: 21~30 V DC chuẩn truyền thông KNX | |
| – Kiểu đầu ra: rơ le | |
| – Số đầu ra: 4 đầu | |
| – Dòng tiếp điểm: 16A/250V | |
4. Module đào tạo điều khiển đèn sợi đốt KNX |
TPAH.C4010 |
| Thông số kỹ thuật: | |
| – Nguồn cấp: 21~30 V DC chuẩn truyền thông KNX | |
| – Số đầu ra : 02 đầu ra. | |
| – Kiểu đầu ra: Đầu ra bán dẫn. | |
| – Định mức đầu ra: 400W / Kênh | |
5. Module đào tạo điều khiển rèm cửa KNX |
TPAH.C2100 |
| Thông số kỹ thuật: | |
| – Nguồn cấp: 21~30 V DC chuẩn truyền thông KNX | |
| – Số đầu ra : 04 đầu ra. | |
| – Định mức dòng đầu ra: 6A/230V | |
| – Tích hợp nút bấm điều khiển UP/DOWN | |
6. Module đào tạo rèm cửa |
TPAH.C6000 |
| Thông số kỹ thuật: | |
| – động cơ rèm kéo ngang | |
| – Điện áp: 220VAC | |
| – Công suất: 45W | |
7. Module đào tạo IP Router KNX |
TPAH.C7020 |
| Thông số kỹ thuật: | |
| – Nguồn cấp: 21~30 V DC chuẩn truyền thông KNX | |
| – chuyển đổi chuẩn Giao tiếp KNX sang mạng Lan | |
| – kiểu Đầu vào: chuẩn KNX. | |
| – kiểu Đầu ra: mạng Lan, giắc RJ45 | |
| – Hiển thị trạng thái bằng LED | |
8. Module đào tạo đầu vào số KNX |
TPAH.C7820 |
| Thông số kỹ thuật: | |
| + Nguồn cấp: 21~30 VDC chuẩn truyền thông KNX | |
| + Số đầu vào: 04 đầu vào. | |
| + Dải điện áp đầu vào: 0 ~ 265 V AC/DC | |
| + Dòng điện đầu vào: Max 2mA. | |
9. Module đào tạo nút ấn thông minh một phím KNX |
TPAH.C0210 |
| Thông số kỹ thuật: | |
| – Phím bấm thông minh 1 phím chuẩn truyền thông KNX | |
| – cấp bảo vệ: IP20 | |
10. Module đào tạo nút ấn thông minh hai phím KNX |
TPAH.C0310 |
| Thông số kỹ thuật: | |
| – Phím bấm thông minh 2 phím chuẩn truyền thông KNX | |
| – cấp bảo vệ: IP20 | |
11. Module đào tạo nút ấn thông minh bốn phím KNX |
TPAH.C0120 |
| Thông số kỹ thuật: | |
| – Phím bấm thông minh 4 phím chuẩn truyền thông KNX | |
| – Cấp bảo vệ: IP20 | |
12. Module đào tạo cảm biến chuyển động KNX |
TPAH.C7505 |
| Thông số kỹ thuật: | |
| – Nguồn cấp: Nguồn cấp: 21~30 V DC chuẩn truyền thông KNX. | |
| – Đường kính phát hiện: 8m | |
13. Module đào tạo bóng đèn sợi đốt |
TPAB.A9100 |
| Thông số kỹ thuật: | |
| – Nguồn cấp: 220VAC/50Hz | |
| – Bóng đèn sợi đốt: 220 VAC/100W | |
| – Công tắc logic bật/tắt bóng đèn: 15A | |
| – bảo vệ quá Dòng bằng cầu chì | |
16. Module đào tạo đèn báo, còi báo |
TPAC.K0100 |
| Thông số kỹ thuật: | |
| – 01 còi báo liền đèn. | |
| – 03 đèn báo đỏ, vàng, xanh. | |
| – Điện áp định mức: 220VAC/50Hz. | |
| – Cường độ âm thanh còi: >80dB. | |
| – Kích thước đèn, còi: Phi 22 mm. | |
17. Module nguồn xoay chiều |
TPAC.A2100 |
| Thông số kỹ thuật: | |
| – Nguồn cấp: 220VAC/50Hz. | |
| – Aptomat 1 pha | |
| – Số cực: 2 cực | |
| – Dòng định mức: 16A | |
18. Module đào tạo nút ấn |
TPAC.F4100 |
| Thông số kỹ thuật: | |
| – Số nút ấn: 02 nút ấn tự giữ không đèn, 02 nút ấn nhả có đèn. | |
| – Màu sắc: Đỏ và xanh. | |
| – Số tiếp điểm trên 1 nút ấn: 01 tiếp điểm NO, 01 tiếp điểm NC. | |
| – Định mức tiếp điểm: 6A/240VAC hoặc 8A/24VDC. | |
| – Định mức điện áp đèn báo: 220VAC/50Hz. | |
| – Kích thước nút ấn: Phi 22 mm. | |
| – Kiểu nút ấn: 02 nút ấn nhả, 02 nút ấn tự giữ. | |
19. Module đào tạo Server KNX |
TPAH.C8600 |
| Thông số kỹ thuật: | |
| – Nguồn: 12-24 VDC | |
| – 01 cổng EIB/KNX kết nối thông qua nối nhanh | |
| – 01 cổng Ethernet | |
| – đèn báo mức tín hiệu KNX | |
| – Công suất tiêu thụ khoảng 1W | |
20. Module nguồn một chiều |
TPAC.A4600 |
| Thông số kỹ thuật: | |
| – Nguồn cung cấp: 200~240VAC/50Hz | |
| – Nguồn đầu ra: 24VDC/ 4.2A | |
| – Đồng hồ đo điện áp DC: | |
| – Dải hiển thị: 0- 30VDC | |
| – kiểu chỉ thị: Kim | |
21. Module đào tạo lắp đặt Wifi |
TPAB.Y0200 |
| Thông số kỹ thuật: | |
| – Nguồn cung cấp: 220VAC/50Hz | |
| – bộ phát Wifi | |
| – Số cổng: 4 cổng | |
| – cổng kết nối: RJ-45 | |
| – Tốc độ: 10/100Mbps | |
22. Module đào tạo màn hình cảm ứng |
TPAH.C7320 |
| Thông số kỹ thuật: | |
| – chuẩn kết nối: EIB/KNX | |
| – Nguồn cấp: 21-30VDC | |
| – Màn hình cảm ứng (theo tiêu chuẩn hãng); Kích thước màn hình: 5″ | |
| – Tích hợp khe cắm SD card, Nhiệt độ hoạt động: -5°C … + 45°C | |
| – Màn hình màu, độ tương phản cao, công suất tiêu thụ của Bus <3.6W | |
23. Module đào tạo cảm biến báo khói |
TPAH.D1010 |
| Thông số kỹ thuật: | |
| Nguồn cung cấp: 8-35VDC | |
| Dòng standby 59uA/24VDC. | |
| Dòng báo cháy MAX 180mA. | |
| Nhiệt độ làm việc: -0°C ~ 49°C. | |
24. Module đào tạo cảm biến nhiệt độ |
TPAH.C7400 |
| Thông số kỹ thuật: | |
| – chuẩn kết nối: EIB/KNX | |
| – Dải đo :- 5°C…+45°C | |
| – Đơn vị đo : F/ độ C | |
25. Thiết bị giao tiếp KNX USB Interface |
BNUS-00/00.1 |
| – USB chuẩn 2.0, chiều dài kết nối tối đa 5m từ PC, | |
26. Bộ phụ kiện |
|
| Phù hợp với các modul trên | |
| Thông số kỹ thuật: | |
| – Dây cắm nguồn tiết diện 0.75mm2 | |
| – Dây cắm chống giật 4mm dòng định mức 19A | |
27.Bộ tài liệu kỹ thuật kèm theo (bao gồm trong giá thiết bị) |
|
| Nội dung: Phù hợp với các modul trên | |
| Thông số kỹ thuật: | |
| – Tài liệu hướng dẫn sử dụng và các bài tập bao gồm: | |
| + Tài liệu hướng dẫn Sử dụng thiết bị | |
| + Tài liệu hướng dẫn Thực hành các bài thí nghiệm |
