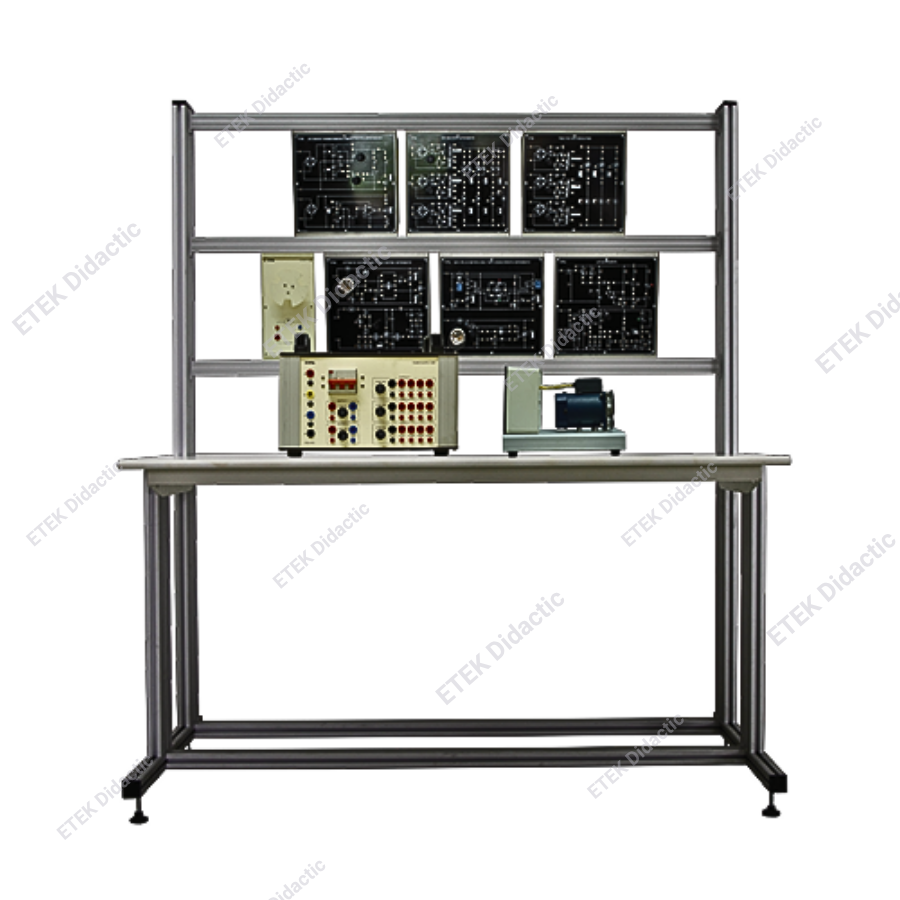

BỘ THỰC HÀNH LINH KIỆN ĐIỆN TỬ CÔNG SUẤT

1. Module thí nghiệm UJT – TPAP.C0100

Mục đích sử dụng

+ Sử dụng trong thí nghiệm về linh kiện công suất UJT, SCR và các mạch điện tương đương.

Thông số kĩ thuật

– Kích thước hộp: 300 x 272 x 130mm (RxDxC)
– Nguồn cấp: 1pha 12VAC/50Hz và 12VDC/1A.
– UJT: 30V/50mA.
– SCR: 800V/12A.
– Điều khiển sử dụng quang trở hoặc biến trở.
– Có các điểm đo dòng điện, điện áp trên tải và tín hiệu điều khiển.

Danh mục vật tư chính

– 01 hộp nhựa
– 01 mạch thí nghiệm UJT, SCR.

2. Module thí nghiệm SCR – TPAP.C1000

Mục đích sử dụng

+ Sử dụng trong thí nghiệm điều khiển động cơ một chiều dùng SCR và thí nghiệm về linh kiện công suất DIAC, TRIAC.

Thông số kĩ thuật

– Kích thước hộp: 300 x 272 x 130mm (RxDxC)
– Khối điều khiển tốc độ động cơ dùng SCR:
+ Nguồn cấp: 12VDC.
+ SCR: 800V/12A.
+ Điều khiển tốc độ động cơ dùng quang trở.
+ Có đảo chiều động cơ.
+ Đầu ra động cơ: 24VDC/25W.
– Khối thí nghiệm về đặc tính diac, triac:
+ Nguồn cấp: 1 pha 36VAC/50Hz.
+ DIAC: 32V/2A.
+ TRIAC: 600V/4A.
+ Tải đèn sợi đốt.
+ Điều khiển điện áp đặt lên diac và góc mở triac dùng biến trở.
– Có các điểm đo dòng điện, điện áp trên tải và tín hiệu điều khiển.

Danh mục vật tư chính

– 01 hộp nhựa
– 01 mạch thí nghiệm điều khiển động cơ một chiều, diac và triac.

3. Module thí nghiệm DIAC và TRIAC – TPAP.C2000

Mục đích sử dụng

+ Sử dụng trong thí nghiệm mạch tự động điều khiển đèn và điều khiển động cơ dùng TRIAC

Thông số kĩ thuật

– Kích thước hộp: 300 x 272 x 130mm (RxDxC)
– Khối mạch điều khiển độ sáng đèn:
+ Nguồn cấp: 1pha 36V/50Hz
+ DIAC: 32V/2A.
+ TRIAC: 600V/4A.
+ Tải đèn sợi đốt.
+ Điều chỉnh độ sáng đèn dùng quang trở hoặc biến trở.
– Khối mạch điều khiển tốc độ động cơ:
+ Nguồn cấp: 1pha 36V/50Hz
+ DIAC: 32V/2A.
+ TRIAC: 600V/4A.
+ Đầu ra điều khiển động cơ: 24VAC/25W.
+ Điều khiển tốc độ động cơ sử dụng quang trở hoặc biến trở.
– Có các điểm đo dòng điện, điện áp trên tải và tín hiệu điều khiển.

Danh mục vật tư chính

– 01 hộp nhựa
– 01 mạch thí nghiệm điều khiển tải đèn, động cơ xoay chiều.

4. Module thí nghiệm điều chỉnh điện áp bằng TRIAC – TPAP.G5000

Mục đích sử dụng

+ Sử dụng trong thí nghiệm điều chỉnh điện áp xoay chiều 3 pha dùng TRIAC.

Thông số kĩ thuật

– Kích thước hộp: 300 x 272 x 130mm (RxDxC)
– Nguồn cấp: 3 pha 9VAC/50Hz và 3 pha 24VAC/50Hz.
– SCR: 600V/12A.
– Điốt: 1000V/1A.
– Tải đèn: 24V.
– Điều khiển góc mở sử dụng biến trở.
– Cách li mạch lực và mạch điều khiển.

Danh mục vật tư chính

– 01 hộp nhựa
– 01 mạch thí nghiệm điều khiển xoay chiều dùng triac.

5. Module thí nghiệm về mạch điện chỉnh lưu dùng SCR – TPAP.E1100

Mục đích sử dụng

+ Sử dụng trong thí nghiệm chỉnh lưu 1 pha, 3 pha có điều khiển và bán điều khiển.

Thông số kĩ thuật

– Kích thước hộp: 300 x 272 x 130mm (RxDxC)
– Nguồn cấp: 3 pha 9V/50Hz và 3 pha 12V/50Hz
– SCR: 600V/12A.
– Điốt: 1000V/1A.
– Tải đèn: 24V.
– Điều khiển góc mở sử dụng biến trở.
– Cách li mạch lực và mạch điều khiển.
– Có thể ghép nối thành mạch cầu chỉnh lưu bán điều khiển hoặc điều khiển hoàn toàn.

Danh mục vật tư chính

– 01 hộp nhựa
– 01 mạch thí nghiệm chỉnh lưu dùng SCR.

6. Module thí nghiệm về JFET và MOSFET – TPAP.C3000

Mục đích sử dụng

+ Sử dụng trong thí nghiệm về linh kiện công suất jfet và mosfet, mạch điều khiển động cơ dùng mosfet.

Thông số kĩ thuật

– Kích thước hộp: 300 x 272 x 130mm (RxDxC)
– Khối thí nghiệm về đặc tính jfet, mosfet:
+ Nguồn cấp: 1 pha đối xứng 12VAC/50Hz
+ JFET kênh N.
+ MOSFET: 100V/33A.
+ Điều khiển điện áp kích cực G và điện áp tải sử dụng biến trở.
– Khối điều khiển tốc độ động cơ dùng mosfet:
+ Nguồn cấp: 1 pha 24VAC/50Hz.
+ MOSFET: 100V/33A.
+ Điều khiển tốc độ động cơ dùng biến trở.
+ Đầu ra điều khiển động cơ: 24VDC/25W.
– Có các điểm đo dòng điện, điện áp trên tải và tín hiệu điều khiển.

Danh mục vật tư chính

– 01 hộp nhựa
– 01 mạch thí nghiệm về jfet và mosfet.

7. Module thí nghiệm về IGBT – TPAP.C4000

Mục đích sử dụng

+ Sử dụng trong thí nghiệm về linh kiện công suất IGBT, mạch điều khiển động cơ dùng IGBT.

Thông số kĩ thuật

– Kích thước hộp: 300 x 272 x 130mm (RxDxC)
+ Khối thí nghiệm về đặc tính IGBT:
Nguồn cấp: 1 pha 12VAC/50Hz.
IGBT: 600V/40A.
Điều khiển điện áp kích cực G và điện áp tải sử dụng biến trở.
+ Khối điều khiển động cơ dùng IGBT.
Nguồn cấp: 1 pha 24VAC/50Hz.
IGBT: 600V/40A.
Điều khiển tốc độ động cơ dùng biến trở.
Đầu ra điều khiển động cơ: 24VDC/25W.
+ Có các điểm đo dòng điện, điện áp trên tải và tín hiệu điều khiển.

Danh mục vật tư chính

– 01 hộp nhựa
– 01 mạch thí nghiệm về IGBT.

8. Module bộ nguồn điện tử công suất – TPAC.A7300

Thông số kĩ thuật

– Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Nguồn cấp đầu vào: 3 pha 380VAC/50Hz
– Nguồn đầu ra:
3 pha, mỗi pha có các mức điện áp: 0 ~ 9VAC ~ 12VAC ~ 18VAC ~ 24VAC / 50Hz
Một chiều: 5VDC/1A; 12VDC/1A
– Chức năng bảo vệ: quá tải, ngắn mạch
– Tích hợp đèn báo pha, quạt tản nhiệt

Danh mục vật tư chính

– 01 Bộ giắc cắm M4
– 01 Bộ giắc cắm M2
– 01 hộp
– 01 mặt module
– 01 Aptomat
– 03 biến áp
– 03 đèn báo
– 01 quạt tản nhiệt
– 01 Bộ cầu chì

9. Module đào tạo động cơ một chiều – TPAE.G8100

Thông số kĩ thuật

– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Loại động cơ: Động cơ một chiều nam châm điện.
– Công suất: 10W.
– Điện áp định mức: 24VDC.
– Tốc độ định mức: 8950 vòng/phút.
– Đầu trục động cơ có gắn đĩa quay.

Danh mục vật tư chính

– 01 mặt phíp.
– 01 hộp nhựa.
– 01 Bộ giắc cắm M2.
– 01 Bộ giắc cắm M4.
– 01 động cơ một chiều.
– 01 đĩa quay.

10. Module đào tạo động cơ xoay chiều – TPAE.E0100

Thông số kĩ thuật

– Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Loại động cơ: Động cơ xoay chiều 1 pha rotor lồng sóc.
– Công suất: 25W.
– Điện áp định mức: 24VAC.
– Tốc độ định mức: 1400 vòng/phút.
– Tần số: 50Hz.

Danh mục vật tư chính

– 01 hộp nhựa.
– 01 mặt phíp.
– 01 đế gá động cơ.
– 01 Bộ giắc cắm M4.
– 01 Bộ giắc cắm M2.
– 01 động cơ 1 pha rotor lồng sóc.
– 01 đĩa quay.

11. Bộ đo và hiển thị sóng kĩ thuật số – XTDSP2102A

– Xuất xứ: Trung Quốc
– Băng thông: 120MHz
– Tốc độ lấy mẫu: 1GS/s
– Phân giải ngang (A/D): 12 bits
– Độ dài ghi (Record length): 40M
– Tần số lặp lại (Refresh rate): 75000 wfms/s
– Độ phân giải dọc (Horizontal Scale) (s/div): 2ns/div – 1000s/div, step by 1 – 2 – 5
– Số kênh: 2 + 1 (external)
– Màn hình: 8″ color LCD, 800 x 600 pixels, có cảm ứng
– Trigger: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, and CAN
– Kết nối: USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN
– Nguồn: 100V – 240V AC, 50/60Hz, CAT II
– Kích thước (DxRxC): 340 x 177 x 90 mm

12. Bộ phụ kiện

– Đặc tính kỹ thuật:
– Các dây cắm an toàn, kích thước Ø4mm
– Chịu được dòng định mức 19A
– Số lượng giác cắm đủ cho các bài thực hành

13. Bộ tài liệu kỹ thuật

– Tài liệu hướng dẫn sử dụng và các bài tập, bao gồm:
+ Tài liệu hướng dẫn sử dụng thiết bị
+ Tài liệu hướng dẫn thực hành

14. Phần mềm số hóa, mô phỏng và hỗ trợ thực hành ETEK-Lab

a. Tính năng chung

– Giao diện tiếng Việt, thân thiện và dễ sử dụng.
– Vận hành trên nền tảng web, truy cập thông qua trình duyệt Internet.
– Cho phép truy cập mọi lúc, mọi nơi với tài khoản cá nhân.
– Hỗ trợ đăng nhập bằng tài khoản và mật khẩu riêng cho từng người dùng.
– Hỗ trợ phân quyền theo đối tượng sử dụng (giáo viên, học viên).
– Hỗ trợ lưu trữ và khai thác nội dung bài giảng, tài liệu học tập và tài liệu thực hành.
– Nội dung khóa học, bài giảng và bài thực hành có thể được cập nhật liên tục bởi người dùng.
– Hỗ trợ khai thác hiệu quả tài liệu lý thuyết và các nội dung thực hành gắn với thiết bị đào tạo.
– Dữ liệu phần mềm triển khai trên Cloud Server của nhà cung cấp
– Phần mềm có Giấy chứng nhận đăng ký Quyền tác giả do Cục Bản quyền tác giả cấp.

b. Chức năng hỗ trợ xây dựng bài giảng

– Nhập nội dung bài giảng từ file Word.
– Soạn thảo bài giảng trực tiếp trên phần mềm.
– Hỗ trợ chèn hình ảnh minh họa trực quan.
– Hỗ trợ nhiều dạng câu hỏi trắc nghiệm.
– Cho phép xây dựng ngân hàng câu hỏi phục vụ kiểm tra đánh giá.
– Quản lý nội dung bài giảng

c. Tích hợp công nghệ AI hỗ trợ giảng dạy

– Phần mềm tích hợp công nghệ trí tuệ nhân tạo (AI) hỗ trợ giáo viên trong việc xây dựng nội dung đào tạo, soạn thảo bài giảng và thiết kế bài kiểm tra.
– AI giúp giảm thời gian chuẩn bị bài giảng, hỗ trợ phát triển nội dung đào tạo nhanh chóng, khoa học và hiệu quả.
– Hỗ trợ xây dựng cấu trúc bài giảng theo chủ đề hoặc nội dung môn học.
– Tự động tạo các thành phần chính của bài giảng: mục tiêu bài học, nội dung kiến thức, ví dụ minh họa và câu hỏi thảo luận.
– Hỗ trợ tóm tắt tài liệu dài thành nội dung trọng tâm phục vụ giảng dạy.
– Hỗ trợ chuyển đổi tài liệu kỹ thuật thành nội dung bài giảng dễ tiếp cận đối với học viên.
– Hỗ trợ chỉnh sửa, hoàn thiện bài giảng và bổ sung ví dụ minh họa hoặc tình huống thực tế.
– Tạo hình ảnh minh họa, sơ đồ trực quan phù hợp với nội dung bài học.
– Tự động tạo câu hỏi kiểm tra từ nội dung bài giảng như trắc nghiệm, đúng/sai, ghép cặp, điền khuyết.

d. Mô phỏng

– Phần mềm dạy và mô phỏng nguyên lý cơ bản trong Điện tử công suất, dưới dạng hình động và mô phỏng tương tác
– Phần mềm bao gồm nội dung lý thuyết chi tiết về nguyên tắc cơ bản và nâng cao
– Lý thuyết và mô phỏng linh kiện và thiết bị điện tử công suất: Cách điện, bán dẫn, Diode, Transistor ,thiết bị điện tử công suất
– Mô phỏng phương pháp kích và chuyển mạch: Phương pháp bật / tắt Thyristor, Phương pháp kích hoạt cổng
– Mô phỏng mạch kích cổng: Mạch kích hoạt chung, Mạch kích hoạt điện trở, Mạch kích hoạt điện trở cho một nửa và toàn sóng, Bộ tạo dao động UJT, Kích hoạt UJT được đồng bộ hóa, Kích hàm dốc, nền
– Mô phỏng chỉnh lưu điều khiển pha
– Mô phỏng mạch băm điện áp: mạch băm áp một chiều DC-DC, mạch băm hạ áp, mạch băm tăng áp, mạch băm áp xoay chiều, các ứng dụng
– Mô phỏng biến tần trực tiếp: Sơ đồ kích, biến tần trực tiếp 1 pha và ứng dụng
– Mô phỏng bộ điều khiển điện áp AC
