Mã SP: ST.MP.A0030
Giá: Liên hệ

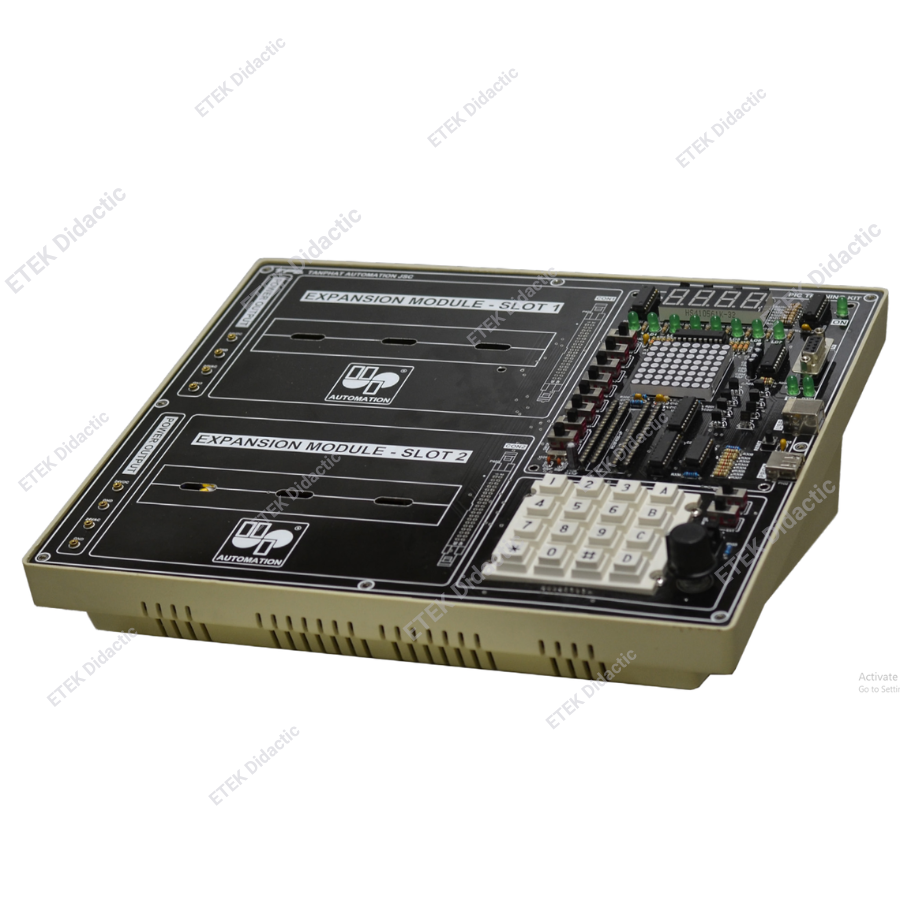

Bộ thực hành vi điều khiển PIC là bộ công cụ học tập được thiết kế để giúp người học thực hành và làm quen với dòng vi điều khiển PIC. Vi điều khiển PIC có cấu trúc đơn giản, dễ lập trình và hỗ trợ nhiều tính năng như giao tiếp nối tiếp, bộ đếm/timer, và các tính năng ngoại vi khác.
– Thực hành tìm hiểu cấu trúc vi điều khiển PIC
– Thực hành tìm hiểu tập lệnh, thanh ghi.
– Thực hành lập trình giao tiếp I/O
– Thực hành lập trình điều khiển Timer, Counter.
– Thực hành lập trình với ngắt ngoài
– Thực hành lập trình đọc và xử lí chuyển đổi ADC.
– Thực hành lập trình điều khiển tạo xung PWM.
– Thực hành lập trình đọc và ghi ROM nội.
– Thực hành lập trình điều khiển hiển thị led đơn.
– Thực hành lập trình điều khiển hiển thị led 7 thanh.
– Thực hành lập trình điều khiển hiển thị led ma trận.
– Thực hành lập trình đọc bàn phím ma trận.
– Thực hành lập trình giao tiếp máy tính chuẩn truyền thông RS232
– Kích thước hộp: 330 x 264 x 109 mm (DxRxC)
– Được thiết kế và sản xuất theo quy trình đáp ứng các hệ thống/tiêu chuẩn:
+ ISO 9001:2015 – Hệ thống Quản lý chất lượng
+ ISO 14001:2015 – Hệ thống Quản lý môi trường
+ ISO 45001:2018 – Hệ thống Quản lý an toàn và sức khỏe nghề nghiệp
+ ISO/IEC 27001:2013 – Hệ thống Quản lý an toàn thông tin
– Điện áp đầu vào: 220V/50Hz
– Điện áp hoạt động: -12V, 0V, 5V, 12V, 24V
– CPU PIC16F877A
Tốc độ hoạt động tối đa cho phép: 20MHz
Chu kỳ lệnh: 200ns Bộ nhớ RAM: 368 x 8 bytes
Bộ nhớ EEPROM: 256 x 8 bytes, có thể lưu trữ trên 40 năm
Bộ nhớ FLASH: 8K x 14 Timer/Counter:
Timer0/Counter0: 8 bit, Timer1/Counter1: 16 bit, Timer2/Counter2: 8 bit
Chức năng biến đổi ADC: 8 kênh ADC, độ phân giải 10 bit
Chức năng PWM: CCP1, CCP2, độ phân giải 10 bit
Chức năng truyền thông: UART, SPI, I2C
– Khối thực hành Led 7 thanh:
Số Led: 04 Led 7 thanh màu đỏ Loại: Anot chung
Nguyên lý hoạt động: sử dụng phương pháp quét led bằng IC giải mã
– Khối thực hành led đơn
Số Led: 08 Led màu xanh
Nguyên lý hoạt động:
Điều khiển sáng/tắt Led theo phương pháp catot chung
– Khối thực hành ma trận bàn phím Ma trận bàn phím loại 4×4, bàn phím cứng, tên phím hiển thị rõ nét
Nguyên lý hoạt động: Sử dụng phương pháp quét
– Khối thực hành led ma trận Số Led: 01 Led matrix loại 8×8, hiển thị màu đỏ
Nguyên lý hoạt động:Ứng dụng giải mã IC 74hc138,sử dụng phương pháp quét led
– Khối truyền thông máy tính RS232 Cổng giao tiếp: DB9 Ứng dụng để truyền thông với máy tính hoặc ngoại vi có hỗ trợ chuẩn truyền thông RS232
– Khối truyền thông USB Cổng giao tiếp: USB Ứng dụng để truyền thông với máy tính hoặc ngoại vi có hỗ trợ chuẩn truyền thông USB
– Khối kết nối với module mở rộng Cổng kết nối: connector 20×2 Các đầu vào/ra được đưa ra connector để kết nối với các module mở rộng bên ngoài
* Đặc tính module:
Hộp gá lắp thiết bị: Nhựa ABS chuyên dụng cho thí nghiệm, đảm bảo độ cứng, độ cách điện và tính thẩm mĩ Mặt module màu đen, nét chỉ dẫn màu trắng
