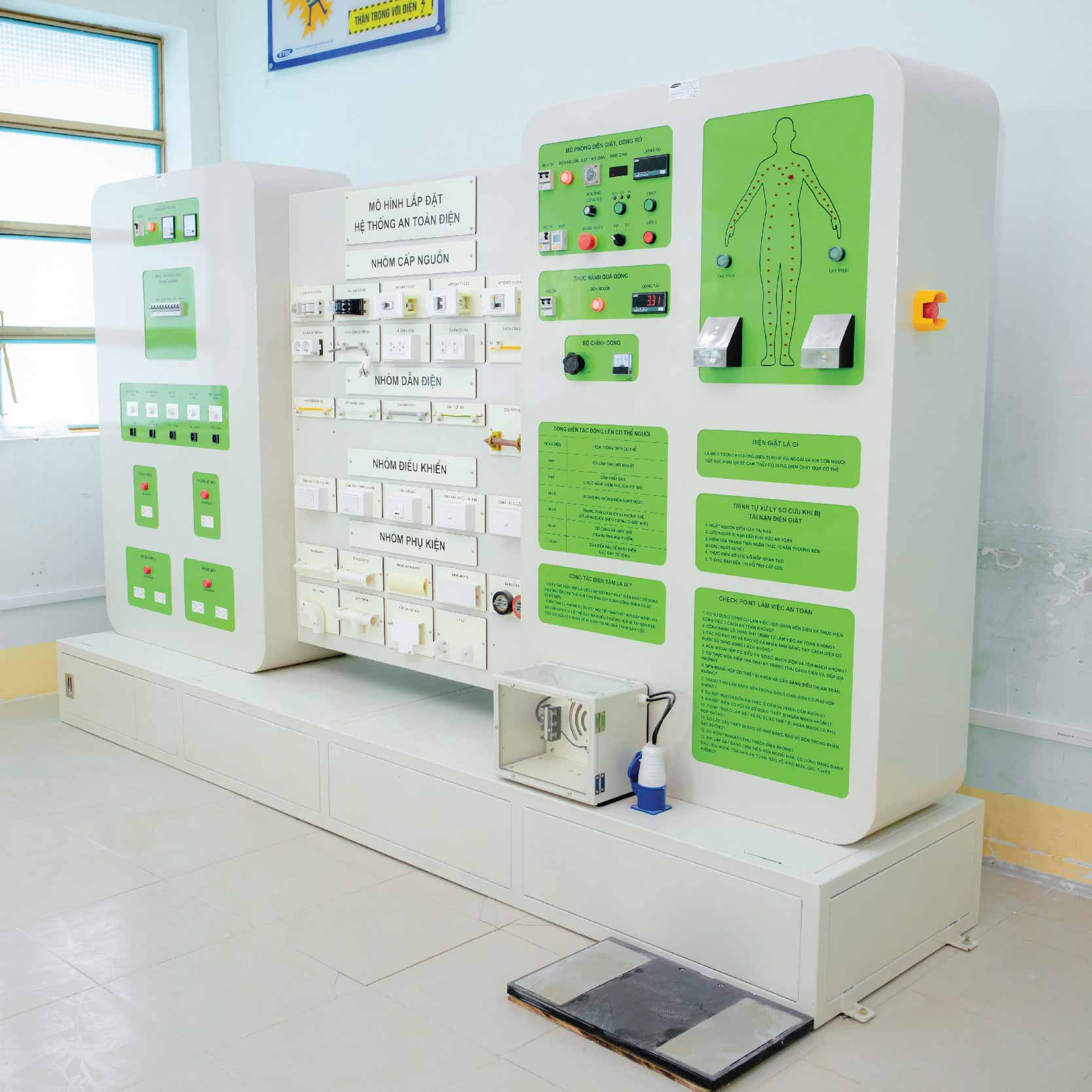

Mã SP: ST.TB.A0001
Giá: Liên hệ
| – Xuất xứ: Việt Nam |
I. Thông số chung |
| + Kích thước: 3596 x 1042 x 1902 mm (DxRxC)+/- 10% |
| + Kết cấu cơ khí làm từ khung thép hộp hàn và thép tấm CT3 sơn tĩnh điện, đảm bảo độ bền và thẩm mỹ |
II. Nội dung đào tạo |
| – Phân tích các loại sự cố an toàn điện và đào tạo cách phòng tránh tùy theo từng dạng. |
| – Chứng minh các chỉ số của dòng điện theo từng mức điện có thể tác động vào cơ thể |
| – Đề xuất và chứng minh các phương pháp giải quyết các sự cố khi xảy ra điện giật |
| – Lý giải các nguyên nhân dẫn đến các sự cố quá dòng, quá tải |
III. Kiến thức đạt được |
| – Tính toán và phân tích các tham số điện |
| Phân tích các loại sự cố an toàn điện và cách phòng tránh, cách xử lý đối với an toàn điện có thể xảy ra tại công trường hoặc cuộc sống hàng ngày. |
IV. Danh mục các thiết bị: |
| – 01 Cụm chân đế |
| – 01 Cụm cấp nguồn |
| – 01 Cụm điện trong nhà |
| – 01 Cụm panel vật mẫu |
| – 01 Cụm thực hành mô phỏng điện giật, dòng rò |
| – 01 Cụm thực hành quá dòng |
1. Cụm thực hành an toàn điện trong nhà |
| – Mô phỏng các tải tiêu thụ trong gia đình |
| – Thực hành tính tải tiêu thụ cho các phòng trong gia đình: phòng ngủ, phòng vệ sinh, phòng bếp, phòng khách |
| – Thiết bị bảo vệ cho các phòng: |
| + Aptomat 1 pha 32A |
| + Aptomat 1 pha 20A |
| + Aptomat 1 pha 16A |
| + Aptomat 1 pha 6A |
| – Giả lập các tải tiêu thụ: |
| + Đèn chiếu sáng: 500W (max) |
| + Máy bơm nước: 1000W (max) |
| + Máy sấy: 1500W (max) |
| + Điều hòa: 2000W (max) |
| + Bình đun nước: 2500W (max) |
| – Sử dụng dây cắm cấp nguồn cho thiết bị từng phòng |
2. Cụm panel mẫu vật |
| – Thiết bị đóng cắt bảo vệ |
| + Cầu dao 1 pha 1 ngả |
| + Cầu dao 1 pha 2 ngả |
| + Aptomat 1 pha 1 cực |
| + Aptomat 1 pha 2 cực |
| + Aptoamt 1 pha chống dòng rò |
| – Thiết bị dẫn điện: |
| + Mẫu dây dẫn điện |
| + Thanh cọc đồng |
| + Dây điện chịu nhiệt |
| + Cáp điện hạ thế |
| – Thiết bị đóng cắt điều khiển: |
| + Công tắc đơn |
| + Công tắc 1 chiều |
| + Nút ấn chuông cửa |
| + Công tắc 2 cực |
| – Thiết bị phụ trợ: |
| + Băng dính cách điện |
| + Ống nhựa đi dây |
| + Máng nhựa bán nguyệt |
| + Ống ghen ruột gà |
| + Máng nhựa vuông |
| + Cút nối các loại: T, L |
3. Cụm thực hành điện giật, dòng rò, quá dòng |
| – Thực hành mô phỏng, dòng rò bằng Led hình nhân, |
| + Chế độ hoạt động: Mô phỏng/ thực hành |
| + Các hiệu ứng Mô phỏng trạng thái điện giật trên cơ thể người |
| + Chức năng đặt ngưỡng dòng bảo vệ |
| + Đặt thời gian tác động |
| + Hiển thị thời gian thực hành bằng LED 7 thanh |
| + Hiển thị dòng rò bằng đồng hồ số |
| + Chọn Thiết bị Thí nghiệm: Aptomat chống dòng rò, rơ le bảo vệ chạm đất |
| – Các thiết bị trên panel: |
| + Aptomat 1 pha cấp nguồn đầu vào |
| + Aptomat 1 pha chống dòng rò |
| + Rơ le bảo vệ chạm đất |
| + Rơ le đặt thời gian |
| + Đồng hồ đo dòng điện Hiển thị số |
| + Led 7×4 hiển thị thời gian |
| + Chuyển mạch 2 vị trí |
| + Nút ấn phi 22 màu xanh, đỏ |
| + Led Mô phỏng dòng điện trên cơ thể người |
| + Vị trí chạm tay test điện giật |
| – Thực hành quá dòng: |
| + Test dòng chịu đựng của các loại dây dẫn |
| + Điều chỉnh dòng điện qua bộ chỉnh dòng |
| + Đồng hồ đo dòng Hiển thị số |
| – Các thiết bị trên panel: |
| + Aptomat 1 pha cấp nguồn |
| + Đèn báo Nguồn |
| + Đồng hồ đo dòng điện |
| + Đồng hồ đo điện áp |
| + Máy biến áp vô cấp |
| + Tủ test dây dẫn |
