Ứng dụng: đào tạo sinh viên về tự động hóa sử dụng PLC và thực hành lập trình PLC, mô phỏng tự động hóa, đào tạo nghề & kỹ thuật, bài tập tích hợp hệ thống
Cài đặt tham số và vận hành chức năng biến tần:
- Điều khiển chạy jog bằng terminal ngoài
- Điều khiển động cơ đảo chiều bằng biến tần
- Điều khiển tần số lựa chọn nhiều cấp tốc độ
- Điều chỉnh tốc độ vô cấp bằng biến tần
- Điều khiển tốc độ biến tần bằng tín hiệu analog ngoài (điện áp/dòng điện)
- Điều khiển khởi động sau khi mất điện tức thời
- Điều khiển quay thuận/nghịch động cơ thông qua terminal ngoài của biến tần dựa trên PLC
- Điều khiển đa cấp tốc độ bằng phương pháp số dựa trên PLC
- Điều khiển tốc độ vòng hở biến tần bằng tín hiệu analog dựa trên PLC
- Điều khiển biến tần bằng phương thức truyền thông PLC (USS)
- Bài tập lập trình lệnh cơ bản dựa trên màn hình cảm ứng
- Điều khiển hiển thị số dựa trên màn hình cảm ứng
- Điều khiển truyền thông giữa PLC, màn hình cảm ứng và biến tần
- Điều khiển truyền thông giữa máy tính chủ, PLC và biến tần
Kích thước sản phẩm (D × R × C) mm: 780 × 480 × 485 (±20mm)
Màu sắc: Bạc kim loại
Nguồn cấp: AC 220V-240V
Bao gồm: Phần mềm lập trình Ladder

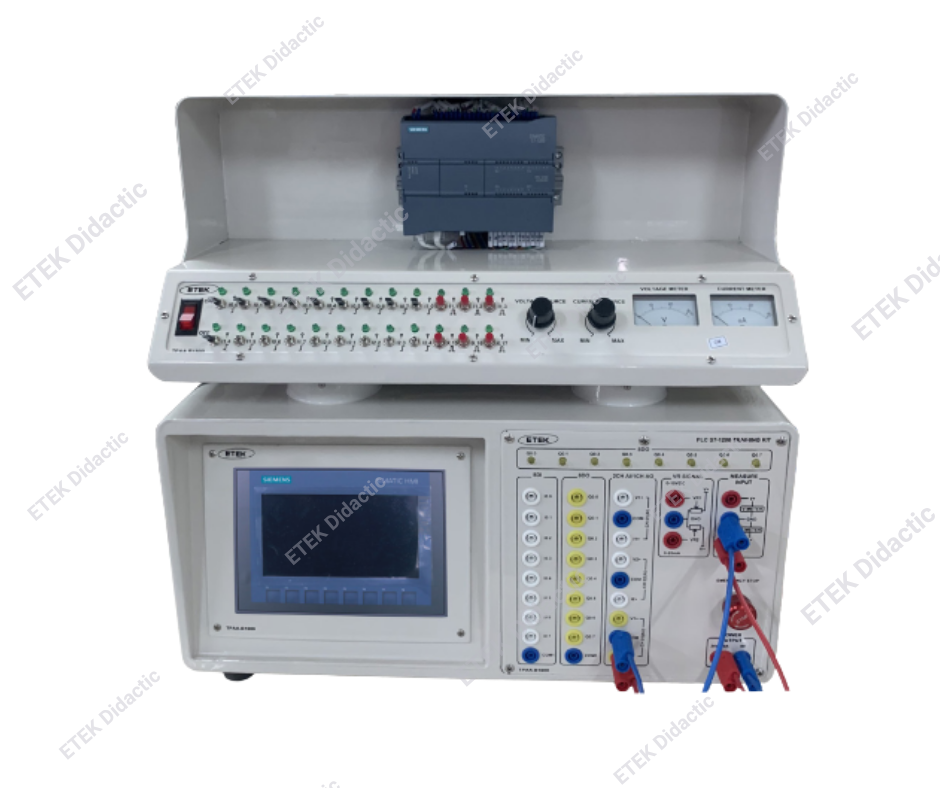

Bộ thiết bị bao gồm:
1. PLC Siemens CPU 1214C
- Kích thước chiều rộng module: 116mm
- Nguồn cấp: 20.4 – 28.8 VDC
- Ngõ ra: transistor 0.5A
- Ngõ vào và ngõ ra số
- Giao diện kết nối PLC
2. Module thực nghiệm biến tần VFD
- Dòng Siemens V20 tích hợp sẵn BOP
- Truyền thông: USS, MODBUS RTU, điều khiển V/f, V2/f, FCC đa điểm V/f
- Sơ đồ I/O của biến tần được in trên panel giúp dễ dàng phân tích nguyên lý hoạt động
3. Màn hình cảm ứng HMI MCGS
- Nguồn vào: 24V DC
- Màn hình cảm ứng: MCGS 7 inch, màn hình rộng đèn nền LED 65.535 màu thực, cảm ứng điện trở, RAM 10MB
- Truyền thông: Ethernet, RS232/RS485, USB
