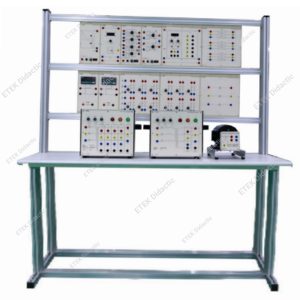

BỘ THỰC HÀNH NGHỊCH LƯU ĐIỀU KHIỂN

1. Module nghịch lưu 3 pha sin PWM – TPAP.F2000

Thông số kỹ thuật

– Kích thước hộp: 300 x 272 x 131mm (DxRxC)
– Tiêu chuẩn
+ Hệ thống Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Nguồn cấp điều khiển: 6VAC/3A.
– Nguồn cấp nghịch lưu: 24VAC/3A.
– Phương pháp điều khiển: Nghịch lưu 3 pha sin
– Số đầu ra số : 6
+ 1H: tín hiệu điều khiển van high side nửa cầu 1.
+ 1L: tín hiệu điều khiển van low side nửa cầu 1.
+ 2H: tín hiệu điều khiển van high side nửa cầu 2.
+ 2L: tín hiệu điều khiển van low side nửa cầu 2.
+ 3H: tín hiệu điều khiển van high side nửa cầu 3.
+ 3L: tín hiệu điều khiển van low side nửa cầu 3.
– Hiển thị bằng led 7 thanh tần số điện áp đầu ra.
– Có các nút bấm Run, Stop.
– Có biến trở điều chỉnh tần số điện áp đầu ra.

Danh mục vật tư chính

– 01 mặt phíp.
– 01 hộp nhựa.
– 01 bộ jack cắm M4.
– 01 bộ jack cắm M2
– 01 mạch điều khiển.
– 01 mạch hiển thị
– 02 nút nhấn D16.
– 01 biến trở nhiều vòng

2. Module nghịch lưu 3 pha 6 bước – TPAP.F3000

Thông số kỹ thuật

– Kích thước hộp: 300 x 272 x 131mm (DxRxC)
– Tiêu chuẩn
+ Hệ thống Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Nguồn cấp điều khiển: 6VAC/3A.
– Nguồn cấp nghịch lưu: 24VAC/3A.
– Phương pháp điều khiển: Nghịch lưu 6 bước.
– Điều chỉnh tần số bằng biến trở.
– Dải tần số điều khiển: 0 ~ 100Hz
– Hiển thị tần số: Led 7 thanh.
– Sử dụng mạch cầu công suất 3 pha mosfet.
– Định mức mosfet: 500V/12A.
– Đầu ra nghịch lưu: Xoay chiều 3 pha dạng bậc thang.
– Góc lệch pha giữa các pha: 120 độ.
– Định mức đầu ra: 2A.
– Có chế độ bảo vệ quá dòng.

Danh mục vật tư chính

– 01 mặt phíp.
– 01 hộp nhựa.
– 01 bộ jack cắm M4.
– 01 bộ jack cắm M2
– 01 mạch điều khiển.
– 01 mạch hiển thị
– 02 nút nhấn D16.
– 01 biến trở nhiều vòng.

3. Module thực hành máy biến áp – TPAE.L0200

Thông số kĩ thuật

– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Hệ thống Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Nguồn đầu vào: 220VAC/50Hz
– Ổ cắm nguồn liền cầu chì, công tắc
– Điện áp đầu ra:
+ Đầu ra 1: 24V/3A, giắc cắm M4
+ Đầu ra 2: đối xứng 6V/1A, giắc cắm M2

Danh mục vật tư chính

– 01 Bộ giắc cắm M4
– 01 Bộ giắc cắm M2
– 01 hộp nhựa module
– 01 mặt module
– 01 Biến áp
– 01 ổ cắm liền cầu chì, công tắc

4. Module thực hành động cơ xoay chiều – TPAE.F0800

Thông số kỹ thuật

– Kích thước: 219 x 180 x 160mm (DxRxC)
– Tiêu chuẩn
+ Hệ thống Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện
– Đặc tính kĩ thuật:
+ Loại động cơ: Động cơ không đồng bộ 3 pha rotor lồng sóc.
+ Công suất: 25W.
+ Điện áp định mức ∆/Y: 22/38VAC.
+ Tần số: 50Hz.

Danh mục vật tư chính

– 01 hộp nhựa.
– 01 mặt phíp.
– 01 đế gá động cơ.
– 01 Bộ giắc cắm M4
– 01 động cơ 3 pha rotor lồng sóc.
– 01 đĩa quay.

5. Bộ phụ kiện

– Các dây cắm an toàn, kích thước Ø4mm
– Chịu được dòng định mức 19A
– Số lượng giác cắm đủ cho các bài thực hành

6. Tài liệu hướng dẫn sử dụng

– Tài liệu hướng dẫn bao gồm:
+ Tài liệu hướng dẫn sử dụng thiết bị
+ Tài liệu hướng dẫn thực hành

7. Phần mềm số hóa, mô phỏng và hỗ trợ thực hành ETEK-Lab

a. Tính năng chung

– Giao diện tiếng Việt, thân thiện và dễ sử dụng.
– Vận hành trên nền tảng web, truy cập thông qua trình duyệt Internet.
– Cho phép truy cập mọi lúc, mọi nơi với tài khoản cá nhân.
– Hỗ trợ đăng nhập bằng tài khoản và mật khẩu riêng cho từng người dùng.
– Hỗ trợ phân quyền theo đối tượng sử dụng (giáo viên, học viên).
– Hỗ trợ lưu trữ và khai thác nội dung bài giảng, tài liệu học tập và tài liệu thực hành.
– Nội dung khóa học, bài giảng và bài thực hành có thể được cập nhật liên tục bởi người dùng.
– Hỗ trợ khai thác hiệu quả tài liệu lý thuyết và các nội dung thực hành gắn với thiết bị đào tạo.
– Dữ liệu phần mềm triển khai trên Cloud Server của nhà cung cấp
– Phần mềm có Giấy chứng nhận đăng ký Quyền tác giả do Cục Bản quyền tác giả cấp.

b. Chức năng hỗ trợ xây dựng bài giảng

– Nhập nội dung bài giảng từ file Word.
– Soạn thảo bài giảng trực tiếp trên phần mềm.
– Hỗ trợ chèn hình ảnh minh họa trực quan.
– Hỗ trợ nhiều dạng câu hỏi trắc nghiệm.
– Cho phép xây dựng ngân hàng câu hỏi phục vụ kiểm tra đánh giá.
– Quản lý nội dung bài giảng

c. Tích hợp công nghệ AI hỗ trợ giảng dạy

– Phần mềm tích hợp công nghệ trí tuệ nhân tạo (AI) hỗ trợ giáo viên trong việc xây dựng nội dung đào tạo, soạn thảo bài giảng và thiết kế bài kiểm tra.
– AI giúp giảm thời gian chuẩn bị bài giảng, hỗ trợ phát triển nội dung đào tạo nhanh chóng, khoa học và hiệu quả.
– Hỗ trợ xây dựng cấu trúc bài giảng theo chủ đề hoặc nội dung môn học.
– Tự động tạo các thành phần chính của bài giảng: mục tiêu bài học, nội dung kiến thức, ví dụ minh họa và câu hỏi thảo luận.
– Hỗ trợ tóm tắt tài liệu dài thành nội dung trọng tâm phục vụ giảng dạy.
– Hỗ trợ chuyển đổi tài liệu kỹ thuật thành nội dung bài giảng dễ tiếp cận đối với học viên.
– Hỗ trợ chỉnh sửa, hoàn thiện bài giảng và bổ sung ví dụ minh họa hoặc tình huống thực tế.
– Tạo hình ảnh minh họa, sơ đồ trực quan phù hợp với nội dung bài học.
– Tự động tạo câu hỏi kiểm tra từ nội dung bài giảng như trắc nghiệm, đúng/sai, ghép cặp, điền khuyết.

d. Mô phỏng

– Phần mềm dạy và mô phỏng nguyên lý cơ bản trong Điện tử công suất, dưới dạng hình động và mô phỏng tương tác
– Phần mềm bao gồm nội dung lý thuyết chi tiết về nguyên tắc cơ bản và nâng cao
– Lý thuyết và mô phỏng linh kiện và thiết bị điện tử công suất: Cách điện, bán dẫn, Diode, Transistor ,thiết bị điện tử công suất
– Mô phỏng phương pháp kích và chuyển mạch: Phương pháp bật / tắt Thyristor, Phương pháp kích hoạt cổng
– Mô phỏng mạch kích cổng: Mạch kích hoạt chung, Mạch kích hoạt điện trở, Mạch kích hoạt điện trở cho một nửa và toàn sóng, Bộ tạo dao động UJT, Kích hoạt UJT được đồng bộ hóa, Kích hàm dốc, nền
– Mô phỏng chỉnh lưu điều khiển pha
– Mô phỏng mạch băm điện áp: mạch băm áp một chiều DC-DC, mạch băm hạ áp, mạch băm tăng áp, mạch băm áp xoay chiều, các ứng dụng
– Mô phỏng biến tần trực tiếp: Sơ đồ kích, biến tần trực tiếp 1 pha và ứng dụng
– Mô phỏng bộ điều khiển điện áp AC
